Page 16 - Реферат_Ткачук

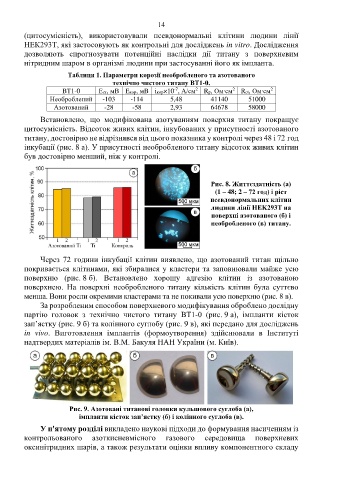

14

(цитосумісність), використовували псевдонормальні клітини людини лінії
НЕК293Т, які застосовують як контрольні для досліджень in vitro. Дослідження
дозволяють спрогнозувати потенційні наслідки дії титану з поверхневим
нітридним шаром в організмі людини при застосуванні його як імпланта.

Таблиця 1. Параметри корозії необробленого та азотованого
технічно чистого титану ВТ1-0.
2
2
-7
2
ВТ1-0 Ест, мВ Екор, мВ ікор×10 , А/см Rp, Ом∙см Rct, Ом∙см
Необроблений -103 -114 5,48 41140 51000
Азотований -28 -58 2,93 64678 58000
Встановлено, що модифікована азотуванням поверхня титану покращує
цитосумісність. Відсоток живих клітин, інкубованих у присутності азотованого
титану, достовірно не відрізнявся від цього показника у контролі через 48 і 72 год
інкубації (рис. 8 а). У присутності необробленого титану відсоток живих клітин
був достовірно менший, ніж у контролі.

Рис. 8. Життєздатність (а)
(1 – 48; 2 – 72 год) і ріст
псевдонормальних клітин
людини лінії HEK293T на
поверхні азотованого (б) і
необробленого (в) титану.

Через 72 години інкубації клітин виявлено, що азотований титан щільно
покривається клітинами, які збиралися у кластери та заповнювали майже усю
поверхню (рис. 8 б). Встановлено хорошу адгезію клітин із азотованою
поверхнею. На поверхні необробленого титану кількість клітин була суттєво
менша. Вони росли окремими кластерами та не покивали усю поверхню (рис. 8 в).
За розробленим способом поверхневого модифікування оброблено дослідну
партію головок з технічно чистого титану ВТ1-0 (рис. 9 а), імпланти кісток
зап’ястку (рис. 9 б) та колінного суглобу (рис. 9 в), які передано для досліджень
in vivo. Виготовлення імплантів (формоутворення) здійснювали в Інституті
надтвердих матеріалів ім. В.М. Бакуля НАН України (м. Київ).

Рис. 9. Азотовані титанові головки кульшового суглоба (а),
імпланти кісток зап’ястку (б) і колінного суглоба (в).

У п'ятому розділі викладено наукові підходи до формування насиченням із
контрольованого азоткисневмісного газового середовища поверхневих
оксинітридних шарів, а також результати оцінки впливу компонентного складу
