Page 20 - Реферат_Ткачук

18

поверхні зменшується від 12 до 6 ГПа, а товщина модифікованого шару від 90 до
15 мкм. У той же час шорсткість поверхні знаходиться в діапазоні
0,10…0,15 мкм. За температури оксинітрування 650 °С зі збільшенням
розрідження газового середовища від 0,1 до 0,001 Па спостерігається збільшення
як твердості, так і шорсткості поверхні.
За насичення у розрідженому азоті з додаванням 20 і 30 об.% кисню
(азоткисневмісна газова суміш розрідженням 0,01…0,1 Па) технічно чистий
титан ВТ1-0 оксинітрували за температур 550…750 °С. Показано, що збільшення
вмісту кисню в газовій суміші призводить до зменшення шорсткості та твердості
оксинітрованої поверхні, а за зменшення розрідження газової суміші шорсткість
поверхні зменшується, а поверхнева мікротвердість практично не змінюється.
Товщина оксинітрованого шару при розрідженні 0,01 Па (20 об.% О2) зі
зниженням температури насичення від 750 до 650 і 550 °С зменшується від 37 до
17 і 12 мкм. За температури 650 °С зі зменшенням розрідження до 0,1 Па
товщина шару збільшується від 17 до 20 мкм. При розрідженні 0,01 Па (30 об.%
О2) зі зниженням температури насичення від 750 до 650 і 550 °С товщина
оксинітрованого шару зменшується від 45 до 12 і 4 мкм. За температури 650 °С
зі зменшенням розрідження до 0,1 Па товщина шару зростає від 12 до 21 мкм.
Корозійну поведінку технічно чистого титану ВТ1-0 з поверхневими
шарами, сформованими під час оксинітрування за температур 550…750 °С у
розрідженій (0,01 Па) азоткисневмісній газовій суміші з вмістом кисню 20 і
30 об.%, досліджували у розчині Рінгера при 36 °С (рис. 13).

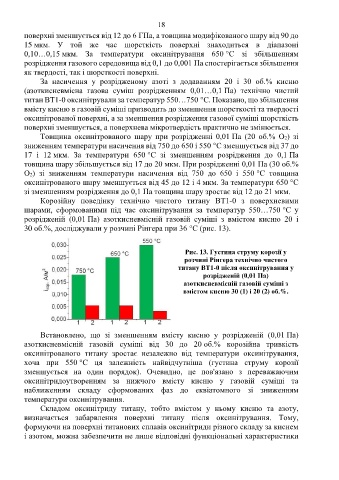

Рис. 13. Густина струму корозії у
розчині Рінгера технічно чистого
титану ВТ1-0 після оксинітрування у
розрідженій (0,01 Па)
азоткисневмісній газовій суміші з
вмістом кисню 30 (1) і 20 (2) об.%.

Встановлено, що зі зменшенням вмісту кисню у розрідженій (0,01 Па)
азоткисневмісній газовій суміші від 30 до 20 об.% корозійна тривкість
оксинітрованого титану зростає незалежно від температури оксинітрування,
хоча при 550 °С ця залежність найвідчутніша (густина струму корозії
зменшується на один порядок). Очевидно, це пов'язано з переважаючим
оксинітридоутворенням за нижчого вмісту кисню у газовій суміші та
наближенням складу сформованих фаз до еквіатомного зі зниженням
температури оксинітрування.
Складом оксинітриду титану, тобто вмістом у ньому кисню та азоту,
визначається забарвлення поверхні титану після оксинітрування. Тому,
формуючи на поверхні титанових сплавів оксинітриди різного складу за киснем

і азотом, можна забезпечити не лише відповідні функціональні характеристики
