Page 19 - Реферат_Ткачук

17

Зокрема, за насичення у розрідженому (0,001…0,1 Па) азоткисневмісному
газовому середовищі (повітря) технічно чистого титану ВТ1-0 оксинітридні шари
формуються в широкому діапазоні температур (500...750 °С), що підтверджується
результатами рентгенівської фотоелектронної спектроскопії (рис. 12).

Таблиця 2. Параметри корозії необробленого та оксинітрованого
титанового сплаву ВТ6.
2
-7
2
2
ВТ6 Ест, мВ Екор, мВ ікор×10 , А/см Rp, Ом∙см Rct, Ом∙см
Необроблений -134 -151 4,05 61500 58000
TiN0,46O0,54 -58 -86 3,24 74000 64000
TiN0,42O0,58 -136 -136 2,90 81000 64500
TiN0,36O0,64 -90 -115 2,70 85500 66000

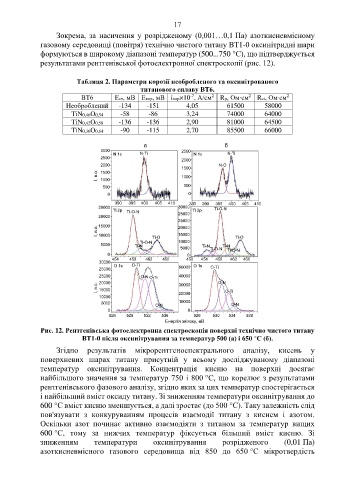

Рис. 12. Рентгенівська фотоелектронна спектроскопія поверхні технічно чистого титану
ВТ1-0 після оксинітрування за температур 500 (а) і 650 °С (б).

Згідно результатів мікрорентгеноспектрального аналізу, кисень у
поверхневих шарах титану присутній у всьому досліджуваному діапазоні
температур оксинітрування. Концентрація кисню на поверхні досягає
найбільшого значення за температур 750 і 800 °С, що корелює з результатами
рентгенівського фазового аналізу, згідно яких за цих температур спостерігається
і найбільший вміст оксиду титану. Зі зниженням температури оксинітрування до
600 °С вміст кисню зменшується, а далі зростає (до 500 °С). Таку залежність слід
пов'язувати з конкуруванням процесів взаємодії титану з киснем і азотом.
Оскільки азот починає активно взаємодіяти з титаном за температур вищих
600 °С, тому за нижчих температур фіксується більший вміст кисню. Зі
зниженням температури оксинітрування розрідженого (0,01 Па)
азоткисневмісного газового середовища від 850 до 650 °С мікротвердість
