Page 29 - Реферат_Ткачук

27

процес ПЕО відбувається повільніше через його сильніший ковалентний зв’язок.
Оскільки термін служби імпланту з покриттям залежить від механічних
властивостей покриття, то були оцінені механічні властивості, а саме твердість
та модуль Юнга ГA покриття, осадженого на нітридний шар Ti2N.

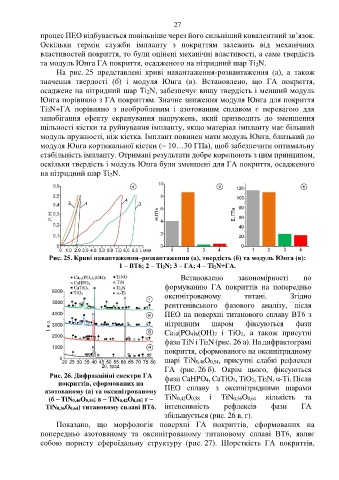

На рис. 25 представлені криві навантаження-розвантаження (а), а також
значення твердості (б) і модуля Юнга (в). Встановлено, що ГA покриття,
осаджене на нітридний шар Ti2N, забезпечує вищу твердість і менший модуль
Юнга порівняно з ГA покриттям. Значне зниження модуля Юнга для покриття
Ti2N+ГA порівняно з необробленим і азотованим сплавом є перевагою для
запобігання ефекту екранування напружень, який призводить до зменшення
щільності кістки та руйнування імпланту, якщо матеріал імпланту має більший
модуль пружності, ніж кістка. Імплант повинен мати модуль Юнга, близький до
модуля Юнга кортикальної кістки (~ 10…30 ГПа), щоб забезпечити оптимальну
стабільність імпланту. Отримані результати добре корелюють з цим принципом,
оскільки твердість і модуль Юнга були зменшені для ГА покриття, осадженого
на нітридний шар Ti2N.

Рис. 25. Криві навантаження–розвантаження (а), твердість (б) та модуль Юнга (в):
1 – ВТ6; 2 – Ti2N; 3 – ГА; 4 – Ti2N+ГА.

Встановлено закономірності по
формуванню ГА покриттів на попередньо
оксинітрованому титані. Згідно
рентгенівського фазового аналізу, після
ПЕО на поверхні титанового сплаву ВТ6 з
нітридним шаром фіксуються фази
Ca10(PO4)6(OH)2 і TiО2, а також присутні
фази ТiN і Tі2N (рис. 26 а). На дифрактограмі
покриття, сформованого на оксинітридному
шарі TiN0,46O0,54, присутні слабкі рефлекси
ГА (рис. 26 б). Окрім цього, фіксуються
Рис. 26. Дифракційні спектри ГА фази СаНPO4, СaТіO3, TiО2, Ti2N, α-Ті. Після
покриттів, сформованих на
азотованому (а) та оксинітрованому ПЕО сплаву з оксинітридними шарами
(б – TiN0,46O0,54; в – TiN0,42O0,58; г – TiN0,42O0,58 і TiN0,36O0,64 кількість та
TiN0,36O0,64) титановому сплаві ВТ6. інтенсивність рефлексів фази ГА
збільшується (рис. 26 в, г).
Показано, що морфологія поверхні ГА покриттів, сформованих на
попередньо азотованому та оксинітрованому титановому сплаві ВТ6, являє
собою пористу сфероїдальну структуру (рис. 27). Шорсткість ГА покриттів,
