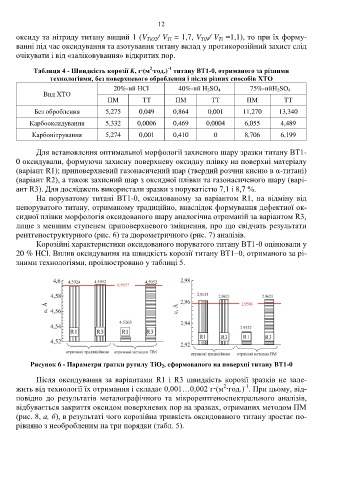

Page 14 - Avtoreferat_Shlyachetka
P. 14
12
оксиду та нітриду титану вищий 1 (V TiO2 / V = 1,7, V / V =1,1), то при їх форму-
Ti
TiN
Ti
ванні під час оксидування та азотування титану вклад у протикорозійний захист слід
очікувати і від «заліковування» відкритих пор.
-1
2
Таблиця 4 - Швидкість корозії K, г·(м ·год.) титану ВТ1-0, отриманого за різними
технологіями, без поверхневого оброблення і після різних способів ХТО
20%-ий HCl 40%-ий H 2SO 4 75%-ийH 2SO 4
Вид ХТО
ПМ ТТ ПМ ТТ ПМ ТТ
Без оброблення 5,275 0,049 0,864 0,001 11,270 13,340
Карбооксидування 5,332 0,0006 0,469 0,0004 6,055 4,489
Карбонітрування 5,274 0,001 0,410 0 8,706 6,199
Для встановлення оптимальної морфології захисного шару зразки титану ВТ1-
0 оксидували, формуючи захисну поверхневу оксидну плівку на поверхні матеріалу
(варіант R1); приповерхневий газонасичений шар (твердий розчин кисню в α-титані)
(варіант R2), а також захисний шар з оксидної плівки та газонасиченого шару (варі-
ант R3). Для досліджень використали зразки з поруватістю 7,1 і 8,7 %.
На поруватому титані ВТ1-0, оксидованому за варіантом R1, на відміну від
непоруватого титану, отриманому традиційно, внаслідок формування дефектної ок-
сидної плівки морфологія оксидованого шару аналогічна отриманій за варіантом R3,
лише з меншим ступенем приповерхневого зміцнення, про що свідчать результати
рентгеноструктурного (рис. 6) та дюрометричного (рис. 7) аналізів.
Корозійні характеристики оксидованого поруватого титану ВТ1-0 оцінювали у
20 % HCl. Вплив оксидування на швидкість корозії титану ВТ1–0, отриманого за рі-
зними технологіями, проілюстровано у таблиці 5.
Рисунок 6 - Параметри ґратки рутилу TiO 2, сформованого на поверхні титану ВТ1-0
Після оксидування за варіантами R1 і R3 швидкість корозії зразків не зале-
2
-1
жить від технології їх отримання і складає 0,001…0,002 г·(м ·год.) . При цьому, від-
повідно до результатів металографічного та мікрорентгеноспектрального аналізів,
відбувається закриття оксидом поверхневих пор на зразках, отриманих методом ПМ
(рис. 8, а, б), в результаті чого корозійна тривкість оксидованого титану зростає по-
рівняно з необробленим на три порядки (табл. 5).
