Page 108 - Microsoft Word - Дисертація_Винар_end

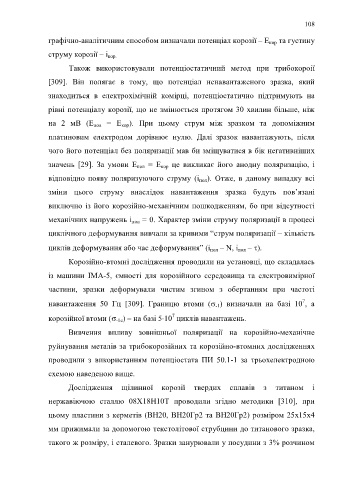

108

графічно-аналітичним способом визначали потенціал корозії – Е кор та густину

струму корозії – і кор.
Також використовували потенціостатичний метод при трибокороії

[309]. Він полягає в тому, що потенціал ненавантаженого зразка, який

знаходиться в електрохімічній комірці, потенціостатично підтримують на

рівні потенціалу корозії, що не змінюється протягом 30 хвилин більше, ніж

на 2 мВ (Е пол = Е кор). При цьому струм між зразком та допоміжним

платиновим електродом дорівнює нулю. Далі зразок навантажують, після

чого його потенціал без поляризації мав би зміщуватися в бік негативніших

значень [29]. За умови Е пол = Е кор це викликає його анодну поляризацію, і

відповідно появу поляризуючого струму (і пол). Отже, в даному випадку всі

зміни цього струму внаслідок навантаження зразка будуть пов’язані

виключно із його корозійно-механічним пошкодженням, бо при відсутності

механічних напружень і пол = 0. Характер зміни струму поляризації в процесі
циклічного деформування вивчали за кривими “струм поляризації – кількість

циклів деформування або час деформування” (і пол – N, і пол – ).

Корозійно-втомні дослідження проводили на установці, що складалась

із машини ІМА-5, ємності для корозійного середовища та електровимірної

частини, зразки деформували чистим згином з обертанням при частоті

7
навантаження 50 Гц [309]. Границю втоми ( -1) визначали на базі 10 , а
7
корозійної втоми ( -1с) – на базі 510 циклів навантажень.
Вивчення впливу зовнішньої поляризації на корозійно-механічне

руйнування металів за трибокорозійних та корозійно-втомних дослідженнях

проводили з використанням потенціостата ПИ 50.1-1 за трьохелектродною

схемою наведеною вище.

Дослідження щілинної корозії твердих сплавів з титаном і

нержавіючою сталлю 08Х18Н10Т проводили згідно методики [310], при

цьому пластини з керметів (ВН20, ВН20Гр2 та ВН20Гр2) розміром 25х15х4

мм прижимали за допомогою текстолітової струбцини до титанового зразка,

такого ж розміру, і сталевого. Зразки занурювали у посудини з 3% розчином
