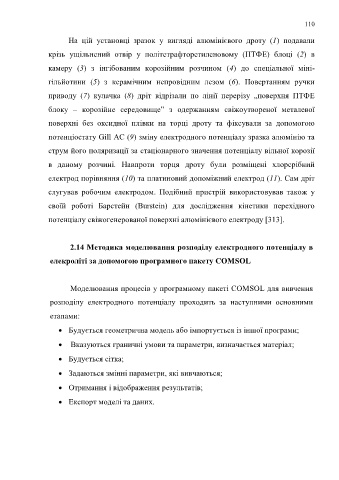

Page 110 - Microsoft Word - Дисертація_Винар_end

110

На цій установці зразок у вигляді алюмінієвого дроту (1) подавали

крізь ущільнений отвір у політетрафторетиленовому (ПТФЕ) блоці (2) в

камеру (3) з інгібованим корозійним розчином (4) до спеціальної міні-

гільйотини (5) з керамічним непровідним лезом (6). Повертанням ручки

приводу (7) кулачка (8) дріт відрізали по лінії перерізу „поверхня ПТФЕ

блоку – корозійне середовище” з одержанням свіжоутвореної металевої

поверхні без оксидної плівки на торці дроту та фіксували за допомогою

потенціостату Gill AC (9) зміну електродного потенціалу зразка алюмінію та

струм його поляризації за стаціонарного значення потенціалу вільної корозії

в даному розчині. Навпроти торця дроту були розміщені хлорсрібний

електрод порівняння (10) та платиновий допоміжний електрод (11). Сам дріт

слугував робочим електродом. Подібний пристрій використовував також у

своїй роботі Барстейн (Burstein) для дослідження кінетики перехідного

потенціалу свіжогенерованої поверхні алюмінієвого електроду [313].

2.14 Методика моделювання розподілу електродного потенціалу в

елекроліті за допомогою програмного пакету COMSOL

Моделювання процесів у програмному пакеті COMSOL для вивчення

розподілу електродного потенціалу проходить за наступними основними

етапами:

 Будується геометрична модель або імпортується із іншої програми;

 Вказуються граничні умови та параметри, визначається матеріал;

 Будується сітка;

 Задаються змінні параметри, які вивчаються;

 Отримання і відображення результатів;

 Експорт моделі та даних.
