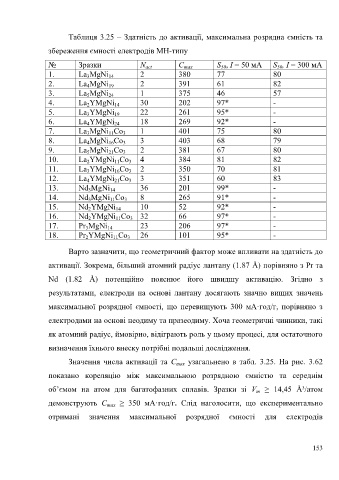

Page 155 - Дисертація_Влад_Христина_Ігорівна

Таблиця 3.25 – Здатність до активації, максимальна розрядна ємність та

збереження ємності електродів MН-типу

№ Зразки N C max S , I = 50 мА S , I = 300 мА
50
50
act
1. La MgNi 2 380 77 80
3
14
2. La MgNi 2 391 61 82
19
4
3. La MgNi 1 375 46 57
5
24
4. La YMgNi 30 202 97* -
2
14
5. La YMgNi 22 261 95* -
19
3
6. La YMgNi 18 269 92* -
24
4
7. La MgNi Co 1 401 75 80
3
3
11
8. La MgNi Co 3 403 68 79
4
3
16
9. La MgNi Co 2 381 67 80
5
21
3
10. La YMgNi Co 4 384 81 82
2
3
11
11. La YMgNi Co 2 350 70 81
3
3
16
12. La YMgNi Co 3 351 60 83
21
4
3
13. Nd MgNi 36 201 99* -
3
14
14. Nd MgNi Co 8 265 91* -
11
3
3
15. Nd YMgNi 10 52 92* -
2
14
16. Nd YMgNi Co 32 66 97* -
3
11
2
17. Pr MgNi 23 206 97* -
14
3
18. Pr YMgNi Co 26 101 95* -
2
11
3
Варто зазначити, що геометричний фактор може впливати на здатність до
активації. Зокрема, більший атомний радіус лантану (1.87 Å) порівняно з Pr та
Nd (1.82 Å) потенційно пояснює його швидшу активацію. Згідно з
результатами, електроди на основі лантану досягають значно вищих значень
максимальної розрядної ємності, що перевищують 300 мА·год/г, порівняно з
електродами на основі неодиму та празеодиму. Хоча геометричні чинники, такі
як атомний радіус, ймовірно, відіграють роль у цьому процесі, для остаточного
визначення їхнього внеску потрібні подальші дослідження.
Значення числа активації та C max узагальнено в табл. 3.25. На рис. 3.62
показано кореляцію між максимальною розрядною ємністю та середнім
об’ємом на атом для багатофазних сплавів. Зразки зі V ≥ 14,45 ų/атом
m
демонструють C max ≥ 350 мА·год/г. Слід наголосити, що експериментально
отримані значення максимальної розрядної ємності для електродів

153
