Page 150 - Дисертація_Влад_Христина_Ігорівна

Розраховані значення V для сплавів без ітрію вищі, ніж для сплавів з
m
його вмістом. Ці дані будуть використані для порівняння воденьсобційних

властивостей у наступних параграфах. Частину зразків було проаналізовано

методом EDX. Поверхні вибраних сплавів показано на рис. 3.58 та Б.3.

Результати хімічного аналізу наведені в табл. 3.22 та Б.4. Виміряні склади

сплавів близькі до номінальних, з відхиленням у межах ±0.1–0.5 ат.%.

Домішкових перехідних металів виявлено не було.

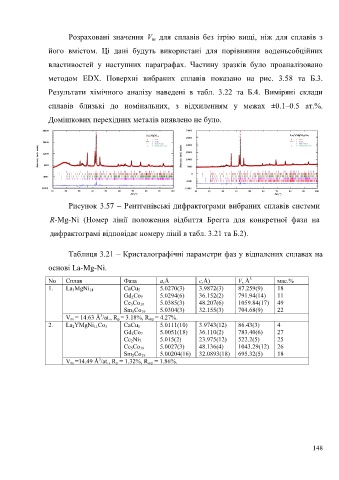

Рисунок 3.57 – Рентгенівські дифрактограми вибраних сплавів системи

R-Mg-Ni (Номер лінії положення відбиття Брегга для конкретної фази на

дифрактограмі відповідає номеру лінії в табл. 3.21 та Б.2).

Таблиця 3.21 – Кристалографічні параметри фаз у відпалених сплавах на

основі La-Mg-Ni.

3
No Сплав Фаза a,Å c,Å) V, Å мас.%
1. La 3MgNi 14 CaCu 5 5.0270(3) 3.9872(3) 87.259(9) 18
Gd 2Co 7 5.0294(6) 36.152(2) 791.94(14) 11
Ce 5Co 19 5.0385(3) 48.207(6) 1059.84(17) 49
Sm 5Co 19 5.0304(3) 32.155(3) 704.68(9) 22
3
V m = 14.63 Å /at., R p = 3.18%, R wp = 4.27%.
2. La 2YMgNi 11Co 3 CaCu 5 5.0111(10) 3.9743(12) 86.43(3) 4
Gd 2Co 7 5.0051(18) 36.110(2) 783.40(6) 27
Ce 2Ni 7 5.015(2) 23.975(12) 522.2(5) 25
Ce 5Co 19 5.0027(3) 48.136(4) 1043.29(12) 26
Sm 5Co 19 5.00204(16) 32.0893(18) 695.32(5) 18
3
V m =14.49 Å /at., R p = 1.32%, R wp = 1.86%.

148
