Page 145 - Дисертація_Влад_Христина_Ігорівна

3.1.5. Гідрування з газової фази та дегідрування у вакуумі

наноструктурованих порошків Ni–Co-Raney та Ni–M відновлених.

Наноструктуровані порошки, отримані методами хімічного відновленням

металів (Ni-Co-Fe) та вилуговуванням (Ni-Co-Pd), здатні поглинати водень з

газової фази. Сорбційна здатність цих матеріалів залежить від низки чинників,

які впливають як на кількість поглинутого водню, так і на саму можливість

його сорбції. До таких чинників належать: фазовий склад, метод синтезу, умови

та тривалість зберігання, ступінь окиснення внаслідок контакту з повітрям,

глибина вакууму, температура попередньої активації та тиск водню. Зазначені

чинники впливають на чистоту та питому площу поверхні частинок, а також на

кількість активних центрів, здатних до дисоціації молекул водню. Встановлено,

що водень найкраще сорбується матеріалами, які не зазнавали контакту з

повітрям, зберігалися під шаром води або етанолу, а перед гідруванням були

висушені у вакуумі без нагрівання. На рис. 3.52 наведено криву поглинання

водню порошком нікелю, який зберігався під водою, завантажувався в автоклав

у вологому стані й висушувався у динамічному вакуумі при кімнатній

температурі протягом 24 годин. Будь-які спроби термічної активації

наноструктурованих порошків призводили до їх повної пасивації, внаслідок

чого сорбція водню не відбувалася.

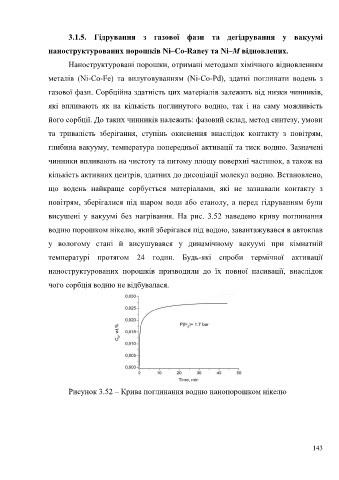

Рисунок 3.52 – Крива поглинання водню нанопорошком нікелю

143
