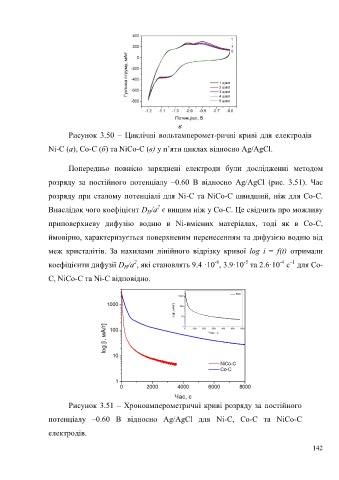

Page 144 - Дисертація_Влад_Христина_Ігорівна

в
Рисунок 3.50 – Циклічні вольтамперомет-ричні криві для електродів

Ni-C (a), Co-C (б) та NiCo-C (в) у п’яти циклах відносно Ag/AgCl.

Попередньо повнісю заряднені електроди були дослідженні методом

розряду за постійного потенціалу –0.60 В відносно Ag/AgCl (рис. 3.51). Час

розряду при сталому потенціалі для Ni-С та NiСo-С швидший, ніж для Со-С.

2
Внаслідок чого коефіцієнт D /a є вищим ніж у Со-С. Це свідчить про можливу
H
приповерхневу дифузію водню в Ni-вмісних матеріалах, тоді як в Со-С,

ймовірно, характеризується поверхневим перенесенням та дифузією водню від

меж кристалітів. За нахилами лінійного відрізку кривої log i = f(t) отримали

–1
-4
-5
-6
2
коефіцієнти дифузії D /a , які становлять 9.4 ·10 , 3.9·10 та 2.6·10 с для Co-
H
С, NiСo-С та Ni-C відповідно.

Рисунок 3.51 – Хроноамперометричні криві розряду за постійного

потенціалу –0.60 В відносно Ag/AgCl для Ni-C, Co-C та NiCo-C

електродів.

142
