Page 139 - Дисертація_Влад_Христина_Ігорівна

У цьому контексті композити типу Ni-Co-C становлять особливий

інтерес, оскільки поєднання перехідних металів із вуглецевою матрицею

відкриває нові можливості для керування їхніми електрохімічними

властивостями та створення перспективних анодних матеріалів для систем

накопичення енергії.

Мікроструктурні особливості нанокомпозитів були досліджені методом

сканувальної електронної мікроскопії, результати якої демонструють суттєві

відмінності у морфології отриманих зразків (рис. 3.46). У випадку порошку Ni–

C переважають частинки сферистої форми з середнім діаметром близько 1.3

мкм. Структура Co-C характеризується наявністю агломератів утворених з

тонких пластинчастих частинок. Порошок NiCo-C має проміжну морфологію.

Хімічним аналізом встановлено якісний склад наночастинок; жодних сторонніх

домішок не зафіксовано. Масова частка металевих компонентів у зразках

варіюється в межах 42–67% залежно від їх складу.

a б

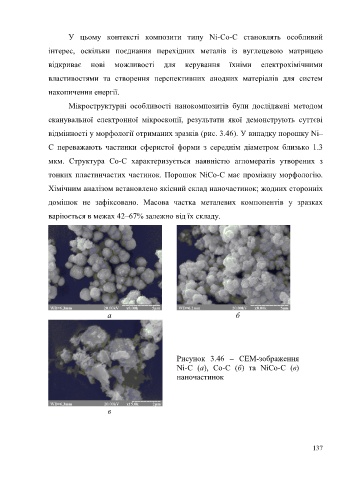

Рисунок 3.46 – СЕМ-зображення
Ni-C (a), Co-C (б) та NiCo-C (в)
наночастинок

в

137
