Page 141 - Дисертація_Влад_Христина_Ігорівна
P. 141
в

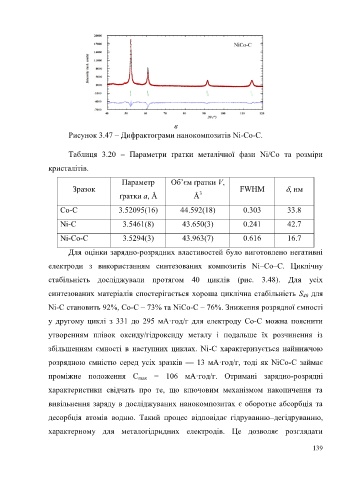

Рисунок 3.47 – Дифрактограми нанокомпозитів Ni-Co-C.
Таблиця 3.20 – Параметри ґратки металічної фази Ni/Co та розміри
кристалітів.
Параметр Об’єм ґратки V,
Зразок FWHM , нм
3
ґратки a, Å Å
Co-C 3.52095(16) 44.592(18) 0.303 33.8
Ni-C 3.5461(8) 43.650(3) 0.241 42.7
Ni-Co-C 3.5294(3) 43.963(7) 0.616 16.7
Для оцінки зарядно-розрядних властивостей було виготовлено негативні
електроди з використанням синтезованих композитів Ni–Co–C. Циклічну
стабільність досліджували протягом 40 циклів (рис. 3.48). Для усіх
синтезованих матеріалів спостерігається хороша циклічна стабільність S для
40
Ni-C становить 92%, Co-C – 73% та NiCo-C – 76%. Зниження розрядної ємності
у другому циклі з 331 до 295 мА·год/г для електроду Co-C можна пояснити
утворенням плівок оксиду/гідроксиду металу і подальше їх розчинення із
збільшенням ємності в наступних циклах. Ni-C характеризується найнижчою
розрядною ємністю серед усіх зразків — 13 мА·год/г, тоді як NiCo-C займає
проміжне положення C max = 106 мА·год/г. Отримані зарядно-розрядні
характеристики свідчать про те, що ключовим механізмом накопичення та
вивільнення заряду в досліджуваних нанокомпозитах є оборотне абсорбція та
десорбція атомів водню. Такий процес відповідає гідруванню–дегідруванню,
характерному для металогідридних електродів. Це дозволяє розглядати
139
