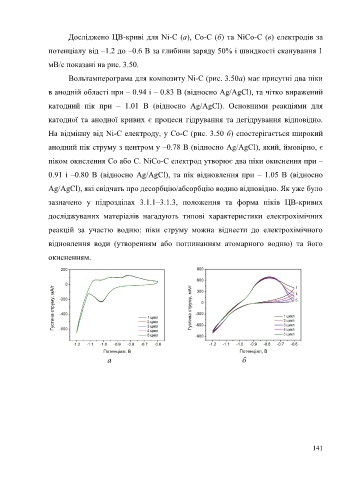

Page 143 - Дисертація_Влад_Христина_Ігорівна

Досліджено ЦВ-криві для Ni-C (a), Co-C (б) та NiCo-C (в) електродів за

потенціалу від –1.2 до –0.6 В за глибини заряду 50% і швидкості сканування 1

мВ/с показані на рис. 3.50.

Вольтамперограма для композиту Ni-C (рис. 3.50a) має присутні два піки

в анодній області при – 0.94 і – 0.83 В (відносно Ag/AgCl), та чітко виражений

катодний пік при – 1.01 В (відносно Ag/AgCl). Основними реакціями для

катодної та анодної кривих є процеси гідрування та дегідрування відповідно.

На відмінну від Ni-C електроду, у Co-C (рис. 3.50 б) спостерігається широкий

анодний пік струму з центром у –0.78 В (відносно Ag/AgCl), який, ймовірно, є

піком окислення Co або С. NiCo-C електрод утворює два піки окиснення при –

0.91 і –0.80 В (відносно Ag/AgCl), та пік відновлення при – 1.05 В (відносно

Ag/AgCl), які свідчать про десорбцію/абсорбцію водню відповідно. Як уже було

зазначено у підрозділах 3.1.1–3.1.3, положення та форма піків ЦВ-кривих

досліджуваних матеріалів нагадують типові характеристики електрохімічних

реакцій за участю водню: піки струму можна віднести до електрохімічного

відновлення води (утворенням або поглинанням атомарного водню) та його

окисненням.

а б

141
