Page 149 - Дисертація_Влад_Христина_Ігорівна
P. 149

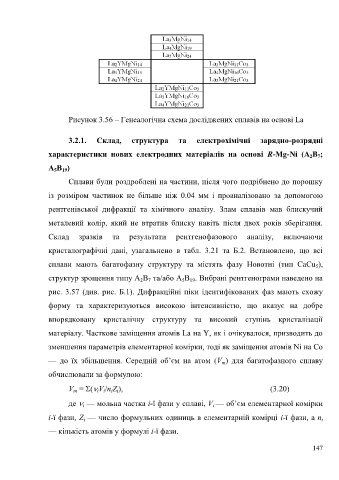

Рисунок 3.56 – Генеалогічна схема досліджених сплавів на основі La



                         3.2.1.    Склад,      структура        та    електрохімічні        зарядно-розрядні

                  характеристики  нових  електродних  матеріалів  на  основі  R-Mg-Ni  (A B ;
                                                                                                                 7
                                                                                                              2
                  A B )
                       19
                    5
                         Сплави були роздроблені на частини, після чого подрібнено до порошку

                  із  розміром  частинок  не  більше  ніж  0.04  мм  і  проаналізовано  за  допомогою

                  рентгенівської  дифракції  та  хімічного  аналізу.  Злам  сплавів  мав  блискучий

                  металевий  колір,  який  не  втратив  блиску  навіть  після  двох  років  зберігання.

                  Склад  зразків  та  результати  рентгенофазового  аналізу,  включаючи

                  кристалографічні  дані,  узагальнено  в  табл.  3.21  та  Б.2.  Встановлено,  що  всі

                  сплави  мають  багатофазну  структуру  та  містять  фазу  Новотні  (тип  CaCu ),
                                                                                                                5
                  структур зрощення типу A B  та/або A B . Вибрані рентгенограми наведено на
                                                                 5
                                                     7
                                                  2
                                                                    19
                  рис. 3.57 (див. рис. Б.1). Дифракційні піки ідентифікованих  фаз мають схожу
                  форму  та  характеризуються  високою  інтенсивністю,  що  вказує  на  добре

                  впорядковану  кристалічну  структуру  та  високий  ступінь  кристалізації

                  матеріалу. Часткове заміщення атомів La на Y, як і очікувалося, призводить до

                  зменшення параметрів елементарної комірки, тоді як заміщення атомів Ni на Co

                  —  до  їх  збільшення.  Середній  об’єм  на  атом  (V )  для  багатофазного  сплаву
                                                                               m
                  обчислювали за формулою:

                         V  = ( V /n Z ),                                                     (3.20)
                           m
                                   i i
                                        i i
                         де   — мольна частка і-ї фази у сплаві, V — об’єм елементарної комірки
                              i
                                                                            i
                  і-ї фази, Z  — число формульних одиниць в елементарній комірці і-ї фази, а n
                                                                                                                  i
                              i
                  — кількість атомів у формулі і-ї фази.

                                                                                                               147
   144   145   146   147   148   149   150   151   152   153   154
