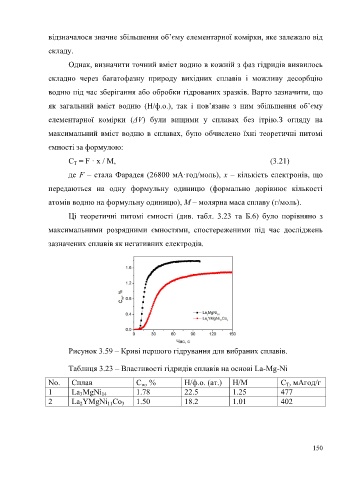

Page 152 - Дисертація_Влад_Христина_Ігорівна

відзначалося значне збільшення об’єму елементарної комірки, яке залежало від

складу.

Однак, визначити точний вміст водню в кожній з фаз гідридів виявилось

складно через багатофазну природу вихідних сплавів і можливу десорбцію

водню під час зберігання або обробки гідрованих зразків. Варто зазначити, що

як загальний вміст водню (H/ф.о.), так і пов’язане з ним збільшення об’єму

елементарної комірки (ΔV) були вищими у сплавах без ітрію.З огляду на

максимальний вміст водню в сплавах, було обчислено їхні теоретичні питомі

ємності за формулою:

C = F · x / M, (3.21)
T
де F – стала Фарадея (26800 мА·год/моль), x – кількість електронів, що

передаються на одну формульну одиницю (формально дорівнює кількості

атомів водню на формульну одиницю), M – молярна маса сплаву (г/моль).

Ці теоретичні питомі ємності (див. табл. 3.23 та Б.6) було порівняно з

максимальними розрядними ємностями, спостереженими під час досліджень

зазначених сплавів як негативних електродів.

Рисунок 3.59 – Криві першого гідрування для вибраних сплавів.

Таблиця 3.23 – Властивості гідридів сплавів на основі La-Mg-Ni

No. Сплав C , % H/ф.о. (ат.) H/M C , мАгод/г
w
T
1 La MgNi 1.78 22.5 1.25 477
14
3
2 La YMgNi Co 1.50 18.2 1.01 402
3
2
11

150
