Page 157 - Дисертація_Влад_Христина_Ігорівна

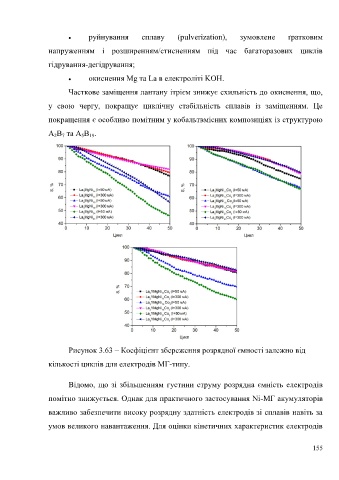

 руйнування сплаву (pulverization), зумовлене ґратковим
напруженням і розширенням/стисненням під час багаторазових циклів

гідрування-дегідрування;

 окиснення Mg та La в електроліті KOH.
Часткове заміщення лантану ітрієм знижує схильність до окиснення, що,

у свою чергу, покращує циклічну стабільність сплавів із заміщенням. Це

покращення є особливо помітним у кобальтвмісних композиціях із структурою

A B та A B .
7
19
5
2

Рисунок 3.63 – Коефіцієнт збереження розрядної ємності залежно від

кількості циклів для електродів MГ-типу.

Відомо, що зі збільшенням густини струму розрядна ємність електродів

помітно знижується. Однак для практичного застосування Ni-MГ акумуляторів

важливо забезпечити високу розрядну здатність електродів зі сплавів навіть за

умов великого навантаження. Для оцінки кінетичних характеристик електродів

155
