Page 158 - Дисертація_Влад_Христина_Ігорівна

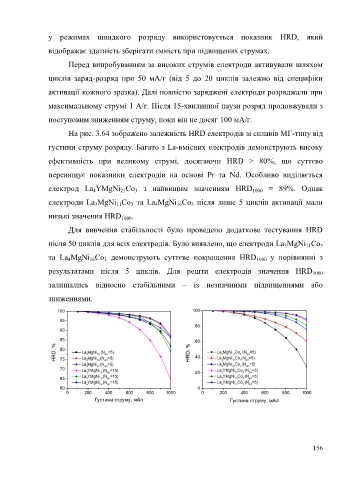

у режимах швидкого розряду використовується показник HRD, який

відображає здатність зберігати ємність при підвищених струмах.

Перед випробуванням за високих струмів електроди активували шляхом

циклів заряд-розряд при 50 мА/г (від 5 до 20 циклів залежно від специфіки

активації кожного зразка). Далі повністю заряджені електроди розряджали при

максимальному струмі 1 А/г. Після 15-хвилинної паузи розряд продовжували з

поступовим зниженням струму, поки він не досяг 100 мА/г.

На рис. 3.64 зображено залежність HRD електродів зі сплавів MГ-типу від

густини струму розряду. Багато з La-вмісних електродів демонструють високу

ефективність при великому струмі, досягаючи HRD > 80%, що суттєво

перевищує показники електродів на основі Pr та Nd. Особливо виділяється

електрод La YMgNi Co з найвищим значенням HRD 1000 = 89%. Однак
21
3
4
електроди La MgNi Co та La MgNi Co після лише 5 циклів активації мали
3
11
16
3
3
4
низькі значення HRD 1000 .
Для вивчення стабільності було проведено додаткове тестування HRD
після 50 циклів для всіх електродів. Було виявлено, що електроди La MgNi Co
11
3
3
та La MgNi Co демонструють суттєве покращення HRD 1000 у порівнянні з
16
3
4
результатами після 5 циклів. Для решти електродів значення HRD 1000
залишались відносно стабільними – із незначними підвищеннями або
зниженнями.

156
