Page 156 - Дисертація_Влад_Христина_Ігорівна
P. 156
La YMgNi Co , La YMgNi Co та La YMgNi Co дуже близькі до теоретично
3
3
2
11
16
21
3
3
4
розрахованих значень для відповідних гідридів сплавів (див. табл. 3.23).

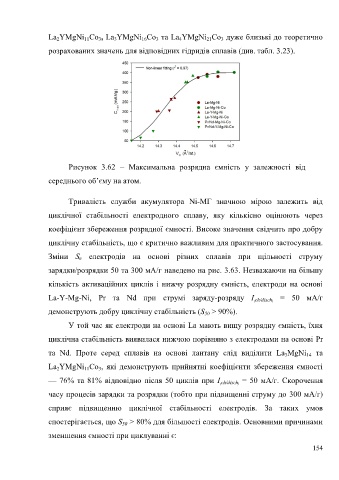

Рисунок 3.62 – Максимальна розрядна ємність у залежності від
середнього об’єму на атом.
Тривалість служби акумулятора Ni-MГ значною мірою залежить від
циклічної стабільності електродного сплаву, яку кількісно оцінюють через
коефіцієнт збереження розрядної ємності. Високе значення свідчить про добру
циклічну стабільність, що є критично важливим для практичного застосування.
Зміни Sₙ електродів на основі різних сплавів при щільності струму
зарядки/розрядки 50 та 300 мА/г наведено на рис. 3.63. Незважаючи на більшу
кількість активаційних циклів і нижчу розрядну ємність, електроди на основі
La-Y-Mg-Ni, Pr та Nd при струмі заряду-розряду I ₍ch/disch₎ = 50 мА/г
демонструють добру циклічну стабільність (S > 90%).
50
У той час як електроди на основі La мають вищу розрядну ємність, їхня
циклічна стабільність виявилася нижчою порівняно з електродами на основі Pr
та Nd. Проте серед сплавів на основі лантану слід виділити La MgNi та
14
3
La YMgNi Co , які демонструють прийнятні коефіцієнти збереження ємності
3
11
2
— 76% та 81% відповідно після 50 циклів при I ₍ch/disch₎ = 50 мА/г. Скорочення
часу процесів зарядки та розрядки (тобто при підвищенні струму до 300 мА/г)
сприяє підвищенню циклічної стабільності електродів. За таких умов
спостерігається, що S > 80% для більшості електродів. Основними причинами
50
зменшення ємності при циклуванні є:
154
