Page 125 - Dys_Usov 2021

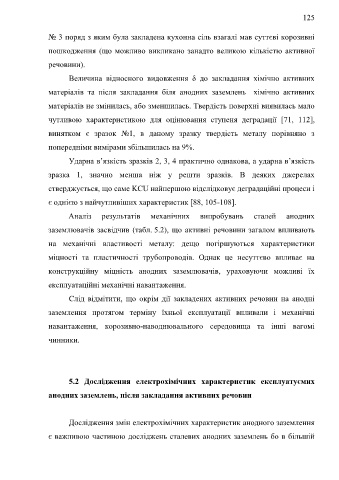

125

№ 3 поряд з яким була закладена кухонна сіль взагалі мав суттєві корозивні

пошкодження (що можливо викликано занадто великою кількістю активної

речовини).
Величина відносного видовження δ до закладання хімічно активних

матеріалів та після закладання біля анодних заземлень хімічно активних

матеріалів не змінилась, або зменшилась. Твердість поверхні виявилась мало

чутливою характеристикою для оцінювання ступеня деградації [71, 112],
винятком є зразок №1, в даному зразку твердість металу порівняно з

попередніми вимірами збільшилась на 9%.
Ударна в’язкість зразків 2, 3, 4 практично однакова, а ударна в’язкість

зразка 1, значно менша ніж у решти зразків. В деяких джерелах

стверджується, що саме KCU найпершою відслідковує деградаційні процеси і

є однією з найчутливіших характеристик [88, 105-108].
Аналіз результатів механічних випробувань сталей анодних

заземлювачів засвідчив (табл. 5.2), що активні речовини загалом впливають

на механічні властивості металу: дещо погіршуються характеристики

міцності та пластичності трубопроводів. Однак це несуттєво впливає на

конструкційну міцність анодних заземлювачів, ураховуючи можливі їх

експлуатаційні механічні навантаження.
Слід відмітити, що окрім дії закладених активних речовин на анодні

заземлення протягом терміну їхньої експлуатації впливали і механічні
навантаження, корозивно-наводнювального середовища та інші вагомі

чинники.

5.2 Дослідження електрохімічних характеристик експлуатуємих

анодних заземлень, після закладання активних речовин

Дослідження змін електрохімічних характеристик анодного заземлення

є важливою частиною досліджень сталевих анодних заземлень бо в більшій
