спостерігається стоншення стінки анодного заземлення до 2 мм. З
внутрішньої поверхні глибина виразкової корозії 3 зразка сталевого анодного
заземлення склала 0,8 мм (рис. 5.9, рис. 5.10).
а б

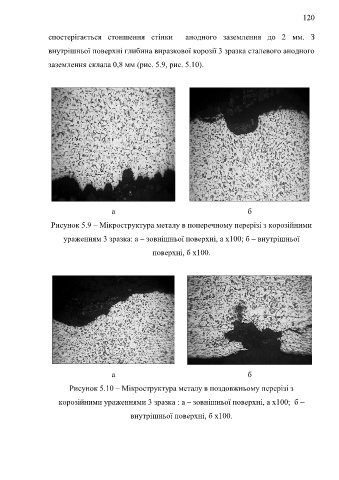

Рисунок 5.9 – Мікроструктура металу в поперечному перерізі з корозійними
ураженням 3 зразка: а – зовнішньої поверхні, а х100; б – внутрішньої
поверхні, б х100.
а б
Рисунок 5.10 – Мікроструктура металу в поздовжньому перерізі з
корозійними ураженнями 3 зразка : а – зовнішньої поверхні, а х100; б –
внутрішньої поверхні, б х100.
