Дослідження структури металу показали, що зовнішні і внутрішня

поверхні 1 зразка анодного заземлення вкриті шаром продуктів корозії, з

зовнішньої поверхні 1 зразка спостерігається виразкова корозія, з

внутрішньої поверхні 1 зразка спостерігається виразкова та підповерхнева

корозія. Глибина виразок 1 зразка на зовнішній поверхні і внутрішній

поверхні складає 1,5 мм та 0,8 мм відповідно. По всій поверхні 1 зразка

присутні неметалеві включення: оксиди – 1-2 бали та силікати – 1 бал згідно

ГОСТ 1778–70 (рис. 5.3, рис. 5.4).
Мікроструктура металу 1 зразка ферито–перлітна, розмір зерна

відповідає 8 балам згідно з ГОСТ5639-82. Строкатість складає 1бал за

шкалою 3б згідно з ГОСТ 5640-68; відманштет 1 бал за шкалою 4а згідно з

ГОСТ 5640-68.
Перліт зернистий і тонкопластинчатий (форма/дисперсність відповідає

5 балам за шкалою 1 відповідно до ГОСТ 8233).
Відношення перліту і фериту 1 зразка сталевого анодного заземлення

складає 30/70 за шкалою 7 згідно з ГОСТ 8233 (рис. 5.5).

а б

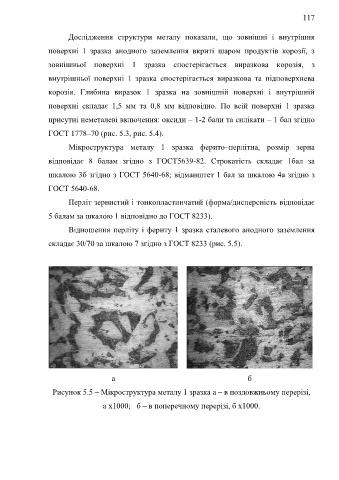

Рисунок 5.5 – Мікроструктура металу 1 зразка а – в поздовжньому перерізі,

а х1000; б – в поперечному перерізі, б х1000.
