121

Мікроструктура металу 3 зразка анодного заземлення ферито-перлітна,

розмір зерна відповідає 7-8 балам згідно ГОСТ5639-82. Строкатість складає 0

– 1 бал за шкалою 3б згідно ГОСТ 5640-68; відманштет 1 бал за шкалою 4а

згідно з ГОСТ 5640-68. По границям феритних зерен місцями прошарки

цементиту.
Перліт пластинчатий (форма/дисперсність відповідає 5-6 балам за

шкалою 1 згідно з ГОСТ 8233). Відношення перліту і фериту 3 зразка

сталевого анодного заземлення складає 20/80 за шкалою 7 згідно з

ГОСТ 8233 (рис. 5.11).

а б

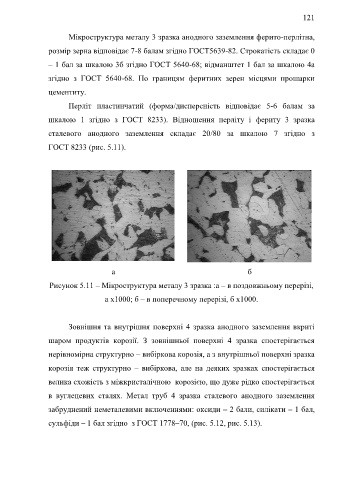

Рисунок 5.11 – Мікроструктура металу 3 зразка :а – в поздовжньому перерізі,

а х1000; б – в поперечному перерізі, б х1000.

Зовнішня та внутрішня поверхні 4 зразка анодного заземлення вкриті

шаром продуктів корозії. З зовнішньої поверхні 4 зразка спостерігається

нерівномірна структурно – вибіркова корозія, а з внутрішньої поверхні зразка

корозія теж структурно – вибіркова, але на деяких зразках спостерігається

велика схожість з міжкристалічною корозією, що дуже рідко спостерігається

в вуглецевих сталях. Метал труб 4 зразка сталевого анодного заземлення

забруднений неметалевими включеннями: оксиди – 2 бали, силікати – 1 бал,

сульфіди – 1 бал згідно з ГОСТ 1778–70, (рис. 5.12, рис. 5.13).
