P. 123
123
3 б згідно ГОСТ 5640-68, відманштет 1 бал за шкалою 4а згідно ГОСТ 5640 -
68. По границям феритних зерен місцями прошарки цементиту.
Перліт тонкопластинчатий та зернистий (форма/дисперсність
відповідає 4-5 балам за шкалою 1 згідно з ГОСТ 8233). Відношення перліту і
фериту 4 зразка сталевого анодного заземлення складає 30/70 за шкалою 7
згідно ГОСТ 8233 (рис. 5.14).
а б

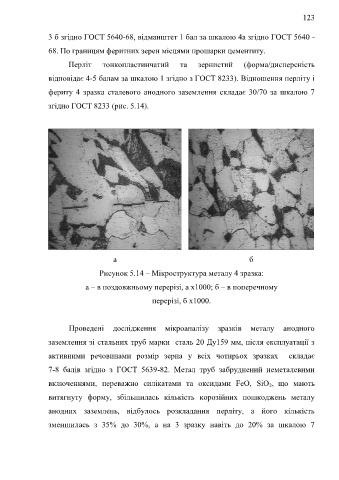

Рисунок 5.14 – Мікроструктура металу 4 зразка:
а – в поздовжньому перерізі, а х1000; б – в поперечному
перерізі, б х1000.
Проведені дослідження мікроаналізу зразків металу анодного
заземлення зі стальних труб марки сталь 20 Ду159 мм, після експлуатації з
активними речовинами розмір зерна у всіх чотирьох зразках складає
7-8 балів згідно з ГОСТ 5639-82. Метал труб забруднений неметалевими
включеннями, переважно силікатами та оксидами FeO, SiO , що мають
2
витягнуту форму, збільшилась кількість корозійних пошкоджень металу
анодних заземлень, відбулось розкладання перліту, а його кількість
зменшилась з 35% до 30%, а на 3 зразку навіть до 20% за шкалою 7
