118

Зовнішні і внутрішня поверхні 2 зразка анодного заземлювача теж

вкриті шаром продуктів корозії, присутні неметалеві включення: оксиди – 1-2

бали та силікати – 1 бал згідно ГОСТ 1778–70, присутні виразки різного

розміру та глибини. Глибина виразок 2 зразка на зовнішній поверхні склала

0,5 мм, на внутрішній поверхні 0,8 мм (рис. 5.6, рис. 5.7).

а б

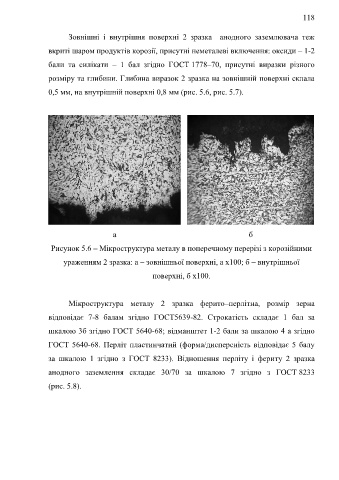

Рисунок 5.6 – Мікроструктура металу в поперечному перерізі з корозійними
ураженням 2 зразка: а – зовнішньої поверхні, а х100; б – внутрішньої

поверхні, б х100.

Мікроструктура металу 2 зразка ферито–перлітна, розмір зерна
відповідає 7-8 балам згідно ГОСТ5639-82. Строкатість складає 1 бал за

шкалою 3б згідно ГОСТ 5640-68; відманштет 1-2 бали за шкалою 4 а згідно

ГОСТ 5640-68. Перліт пластинчатий (форма/дисперсність відповідає 5 балу

за шкалою 1 згідно з ГОСТ 8233). Відношення перліту і фериту 2 зразка

анодного заземлення складає 30/70 за шкалою 7 згідно з ГОСТ 8233

(рис. 5.8).
