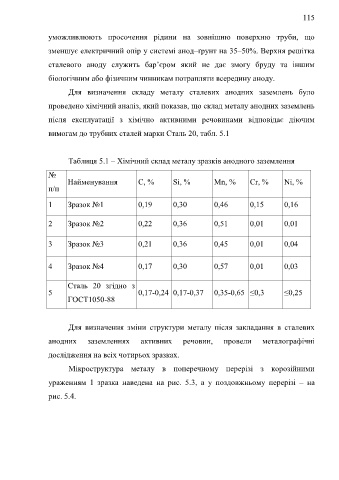

115

уможливлюють просочення рідини на зовнішню поверхню труби, що

зменшує електричний опір у системі анод–ґрунт на 35–50%. Верхня решітка

сталевого аноду служить бар’єром який не дає змогу бруду та іншим

біологічним або фізичним чинникам потрапляти всередину аноду.

Для визначення складу металу сталевих анодних заземлень було

проведено хімічний аналіз, який показав, що склад металу анодних заземлень

після експлуатації з хімічно активними речовинами відповідає діючим

вимогам до трубних сталей марки Сталь 20, табл. 5.1

Таблиця 5.1 – Хімічний склад металу зразків анодного заземлення
№
Найменування С, % Si, % Mn, % Cr, % Ni, %
п/п

1 Зразок №1 0,19 0,30 0,46 0,15 0,16

2 Зразок №2 0,22 0,36 0,51 0,01 0,01

3 Зразок №3 0,21 0,36 0,45 0,01 0,04

4 Зразок №4 0,17 0,30 0,57 0,01 0,03

Сталь 20 згідно з
5 0,17-0,24 0,17-0,37 0,35-0,65 ≤0,3 ≤0,25
ГОСТ1050-88

Для визначення зміни структури металу після закладання в сталевих

анодних заземленнях активних речовин, провели металографічні

дослідження на всіх чотирьох зразках.

Мікроструктура металу в поперечному перерізі з корозійними

ураженням 1 зразка наведена на рис. 5.3, а у поздовжньому перерізі – на

рис. 5.4.
