Page 112 - Dys_Usov 2021

112

Враховуючи, що корозійні електрохімічні процеси протікають в

середовищі рідких електролітів, для зменшення опору системи анод-грунт та

поліпшення роботи діючих анодних заземлень в першому варіанті

розташували біля анодних заземлень активні речовини (рис. 5.1).

а б

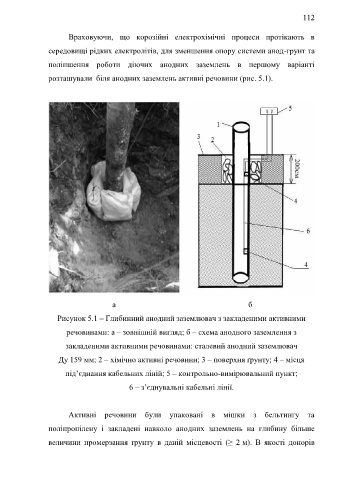

Рисунок 5.1 – Глибинний анодний заземлювач з закладеними активними

речовинами: а – зовнішній вигляд; б – схема анодного заземлення з

закладеними активними речовинами: сталевий анодний заземлювач

Ду 159 мм; 2 – хімічно активні речовини; 3 – поверхня ґрунту; 4 – місця

під’єднання кабельних ліній; 5 – контрольно-вимірювальний пункт;

6 – з’єднувальні кабельні лінії.

Активні речовини були упаковані в мішки з бельтингу та

поліпропілену і закладені навколо анодних заземлень на глибину більше

величини промерзання ґрунту в даній місцевості (≥ 2 м). В якості донорів
