Page 126 - Dys_Usov 2021

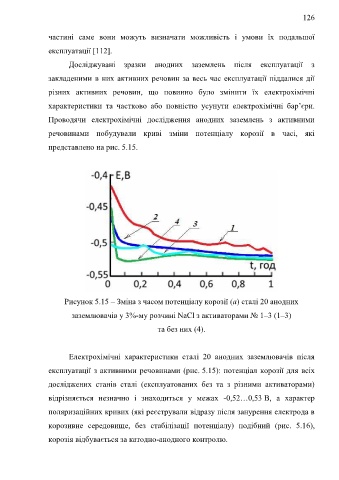

126

частині саме вони можуть визначати можливість і умови їх подальшої

експлуатації [112].

Досліджувані зразки анодних заземлень після експлуатації з

закладеними в них активних речовин за весь час експлуатації піддалися дії

різних активних речовин, що повинно було змінити їх електрохімічні

характеристики та частково або повністю усунути електрохімічні бар’єри.

Проводячи електрохімічні дослідження анодних заземлень з активними

речовинами побудували криві зміни потенціалу корозії в часі, які

представлено на рис. 5.15.

Рисунок 5.15 – Зміна з часом потенціалу корозії (а) сталі 20 анодних

заземлювачів у 3%-му розчині NaCl з активаторами № 1–3 (1–3)

та без них (4).

Електрохімічні характеристики сталі 20 анодних заземлювачів після

експлуатації з активними речовинами (рис. 5.15): потенціал корозії для всіх

досліджених станів сталі (експлуатованих без та з різними активаторами)

відрізняється незначно і знаходиться у межах -0,52…0,53 В, а характер

поляризаційних кривих (які реєстрували відразу після занурення електрода в

корозивне середовище, без стабілізації потенціалу) подібний (рис. 5.16),

корозія відбувається за катодно-анодного контролю.
