130

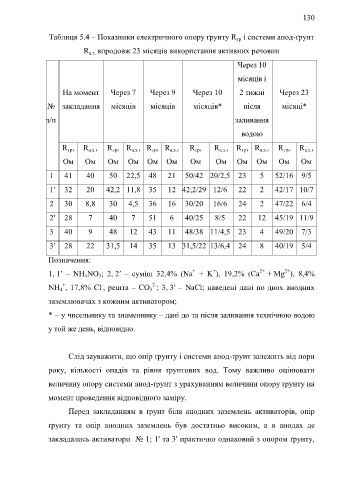

Таблиця 5.4 – Показники електричного опору ґрунту R і системи анод-ґрунт
гр
R а.з. впродовж 23 місяців використання активних речовин

Через 10

місяців і

На момент Через 7 Через 9 Через 10 2 тижні Через 23

№ закладання місяців місяців місяців* після місяці*

з/п заливання

водою

R , R , R , R , R , R , R , R , R , R , R , R ,
а.з.
гр
гр
а.з.
а.з.
гр
гр
гр
а.з.
а.з.
а.з.
гр
Ом Ом Ом Ом Ом Ом Ом Ом Ом Ом Ом Ом
1 41 40 50 22,5 48 21 50/42 20/2,5 23 5 52/16 9/5
1′ 32 20 42,2 11,8 35 12 42,2/29 12/6 22 2 42/17 10/7
2 30 8,8 30 4,5 36 16 30/20 16/6 24 2 47/22 6/4
2′ 28 7 40 7 51 6 40/25 8/5 22 12 45/19 11/9
3 40 9 48 12 43 11 48/38 11/4,5 23 4 49/20 7/3

3′ 28 22 31,5 14 35 13 31,5/22 13/6,4 24 8 40/19 5/4

Позначення:

+
+
2+
2+
1, 1′ – NH NO ; 2, 2′ – суміш 32,4% (Na + K ), 19,2% (Са + Мg ), 8,4%
3
4
+
-
NH , 17,8% Cl , решта – СО ; 3, 3′ – NaCl; наведені дані по двох анодних
2-
4
3
заземлювачах з кожним активатором;
* – у чисельнику та знаменнику – дані до та після заливання технічною водою
у той же день, відповідно.

Слід зауважити, що опір ґрунту і системи анод-ґрунт залежить від пори

року, кількості опадів та рівня ґрунтових вод. Тому важливо оцінювати

величину опору системи анод-ґрунт з урахуванням величини опору ґрунту на

момент проведення відповідного заміру.

Перед закладанням в ґрунт біля анодних заземлень активаторів, опір

ґрунту та опір анодних заземлень був достатньо високим, а в анодах де

закладались активатори № 1; 1' та 3' практично однаковий з опором ґрунту,
