Page 61 - Докторська дисертація_Ткачук

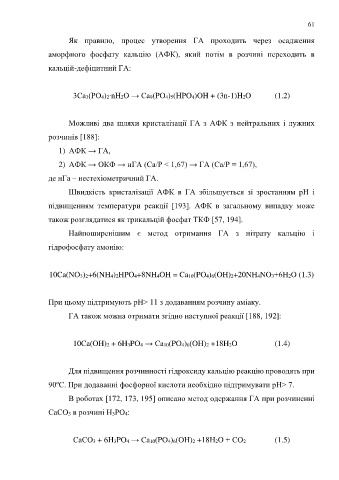

61

Як правило, процес утворення ГА проходить через осадження

аморфного фосфату кальцію (АФК), який потім в розчині переходить в

кальцій-дефіцитний ГА:

3Са3(РО4)2∙nH2O → Ca9(PO4)5(HPO4)OH + (3n-1)H2O (1.2)

Можливі два шляхи кристалізації ГА з АФК з нейтральних і лужних

розчинів [188]:

1) АФК → ГА,

2) АФК → ОКФ → нГА (Ca/P < 1,67) → ГА (Ca/P = 1,67),

де нГа – нестехіометричний ГА.

Швидкість кристалізації АФК в ГА збільшується зі зростанням pH і

підвищенням температури реакції [193]. АФК в загальному випадку може

також розглядатися як трикальцій фосфат ТКФ [57, 194].

Найпоширенішим є метод отримання ГА з нітрату кальцію і

гідрофосфату амонію:

10Ca(NO3)2+6(NH4)2HPO4+8NH4OH = Ca10(PO4)6(OH)2+20NH4NO3+6Н2О (1.3)

При цьому підтримують pH> 11 з додаванням розчину аміаку.

ГА також можна отримати згідно наступної реакції [188, 192]:

10Ca(OH)2 + 6H3PO4 → Ca10(PO4)6(OH)2 +18H2O (1.4)

Для підвищення розчинності гідроксиду кальцію реакцію проводять при

90ºС. При додаванні фосфорної кислоти необхідно підтримувати pH> 7.

В роботах [172, 173, 195] описано метод одержання ГА при розчиненні

СаСО3 в розчині Н3РО4:

СаСО3 + 6H3PO4 → Ca10(PO4)6(OH)2 +18H2О + СО2 (1.5)
