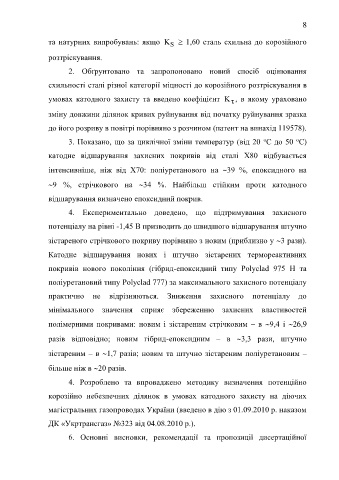

Page 8 - DISS_NYRKOVA

8

та натурних випробувань: якщо K  1,60 сталь схильна до корозійного
S

розтріскування.

2. Обґрунтовано та запропоновано новий спосіб оцінювання

схильності сталі різної категорії міцності до корозійного розтріскування в

умовах катодного захисту та введено коефіцієнт K , в якому ураховано
τ
зміну довжини ділянок кривих руйнування від початку руйнування зразка

до його розриву в повітрі порівняно з розчином (патент на винахід 119578).

о
о
3. Показано, що за циклічної зміни температур (від 20 С до 50 С)
катодне відшарування захисних покривів від сталі Х80 відбувається

інтенсивніше, ніж від Х70: поліуретанового на 39 %, епоксидного на

9 %, стрічкового на 34 %. Найбільш стійким проти катодного
відшарування визначено епоксидний покрив.

4. Експериментально доведено, що підтримування захисного

потенціалу на рівні -1,45 В призводить до швидшого відшарування штучно

зістареного стрічкового покриву порівняно з новим (приблизно у 3 рази).

Катодне відшарування нових і штучно зістарених термореактивних

покривів нового покоління (гібрид-епоксидний типу Polуclad 975 Н та

поліуретановий типу Polуclad 777) за максимального захисного потенціалу

практично не відрізняються. Зниження захисного потенціалу до

мінімального значення сприяє збереженню захисних властивостей

полімерними покривами: новим і зістареним стрічковим – в 9,4 і 26,9

разів відповідно; новим гібрид-епоксидним – в 3,3 рази, штучно

зістареним – в 1,7 разів; новим та штучно зістареним поліуретановим –

більше ніж в 20 разів.

4. Розроблено та впроваджено методику визначення потенційно

корозійно небезпечних ділянок в умовах катодного захисту на діючих

магістральних газопроводах України (введено в дію з 01.09.2010 р. наказом

ДК «Укртрансгаз» №323 від 04.08.2010 р.).

6. Основні висновки, рекомендації та пропозиції дисертаційної
