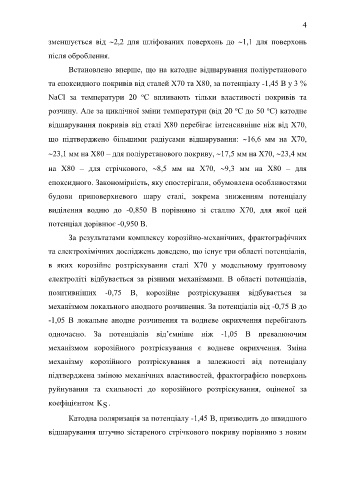

Page 4 - DISS_NYRKOVA
P. 4
4
зменшується від 2,2 для шліфованих поверхонь до 1,1 для поверхонь
після оброблення.
Встановлено вперше, що на катодне відшарування поліуретанового
та епоксидного покривів від сталей Х70 та Х80, за потенціалу -1,45 В у 3 %
о
NaCl за температури 20 С впливають тільки властивості покривів та
о
о
розчину. Але за циклічної зміни температури (від 20 С до 50 С) катодне
відшарування покривів від сталі Х80 перебігає інтенсивніше ніж від Х70,
що підтверджено більшими радіусами відшарування: 16,6 мм на Х70,
23,1 мм на Х80 – для поліуретанового покриву, 17,5 мм на Х70, 23,4 мм
на Х80 – для стрічкового, 8,5 мм на Х70, 9,3 мм на Х80 – для
епоксидного. Закономірність, яку спостерігали, обумовлена особливостями
будови приповерхневого шару сталі, зокрема зниженням потенціалу
виділення водню до -0,850 В порівняно зі сталлю Х70, для якої цей
потенціал дорівнює -0,950 В.
За результатами комплексу корозійно-механічних, фрактографічних
та електрохімічних досліджень доведено, що існує три області потенціалів,
в яких корозійне розтріскування сталі Х70 у модельному ґрунтовому
електроліті відбувається за різними механізмами. В області потенціалів,
позитивніших -0,75 В, корозійне розтріскування відбувається за
механізмом локального анодного розчинення. За потенціалів від -0,75 В до
-1,05 В локальне анодне розчинення та водневе окрихчення перебігають
одночасно. За потенціалів від’ємніше ніж -1,05 В превалюючим
механізмом корозійного розтріскування є водневе окрихчення. Зміна
механізму корозійного розтріскування в залежності від потенціалу
підтверджена зміною механічних властивостей, фрактографією поверхонь
руйнування та схильності до корозійного розтріскування, оціненої за
коефіцієнтом K .
S
Катодна поляризація за потенціалу -1,45 В, призводить до швидшого
відшарування штучно зістареного стрічкового покриву порівняно з новим
