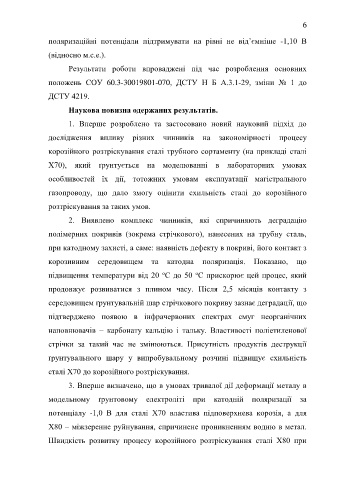

Page 6 - DISS_NYRKOVA

6

поляризаційні потенціали підтримувати на рівні не від’ємніше -1,10 В

(відносно м.с.е.).

Результати роботи впроваджені під час розроблення основних

положень СОУ 60.3-30019801-070, ДСТУ Н Б А.3.1-29, зміни № 1 до

ДСТУ 4219.

Наукова новизна одержаних результатів.

1. Вперше розроблено та застосовано новий науковий підхід до

дослідження впливу різних чинників на закономірності процесу

корозійного розтріскування сталі трубного сортаменту (на прикладі сталі

Х70), який ґрунтується на моделюванні в лабораторних умовах

особливостей їх дії, тотожних умовам експлуатації магістрального

газопроводу, що дало змогу оцінити схильність сталі до корозійного

розтріскування за таких умов.

2. Виявлено комплекс чинників, які спричиняють деградацію

полімерних покривів (зокрема стрічкового), нанесених на трубну сталь,

при катодному захисті, а саме: наявність дефекту в покриві, його контакт з

корозивним середовищем та катодна поляризація. Показано, що

о
о
підвищення температури від 20 С до 50 С прискорює цей процес, який
продовжує розвиватися з плином часу. Після 2,5 місяців контакту з

середовищем ґрунтувальній шар стрічкового покриву зазнає деградації, що

підтверджено появою в інфрачервоних спектрах смуг неорганічних

наповнювачів – карбонату кальцію і тальку. Властивості поліетиленової

стрічки за такий час не змінюються. Присутність продуктів деструкції

ґрунтувального шару у випробувальному розчині підвищує схильність
сталі Х70 до корозійного розтріскування.

3. Вперше визначено, що в умовах тривалої дії деформації металу в
модельному ґрунтовому електроліті при катодній поляризації за

потенціалу -1,0 В для сталі Х70 властива підповерхнева корозія, а для
Х80 – міжзеренне руйнування, спричинене проникненням водню в метал.

Швидкість розвитку процесу корозійного розтріскування сталі Х80 при
