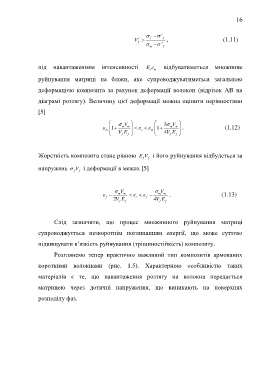

Page 16 - дисертація

16

 '  
c
V  f f , (1.11)
 m '   f
f

під навантаженням інтенсивності E  відбуватиметься множинне
c m
руйнування матриці на блоки, яке супроводжуватиметься загальною

деформацією композита за рахунок деформації волокон (відрізок АВ на

діаграмі розтягу). Величину цієї деформації можна оцінити нерівностями

[5]

  V   3 V 
 m  1 m m      m  1 m m  . (1.12)




c
 V E f   4V E f 
f
f

Жорсткість композита стане рівною E V і його руйнування відбудеться за
f
f
напружень  f V і деформації в межах [5]
f

 V  V
  m m      m m . (1.13)
f
2V E f c f 4V E f
f
f

Слід зазначити, що процес множинного руйнування матриці

супроводжується незворотнім поглинанням енергії, що може суттєво
підвищувати в’язкість руйнування (тріщиностійкість) композиту.

Розглянемо тепер практично важливий тип композитів армованих

короткими волокнами (рис. 1.5). Характерною особливістю таких

матеріалів є те, що навантаження розтягу на волокна передається

матрицею через дотичні напруження, що виникають на поверхнях

розподілу фаз.
