14

Діаграма розтягу композита, руйнування якого відбувається за

схемою одиночного руйнування має вигляд як на рис. 1.3. На пружній

ділянці нахил кривої визначає правило суміші для модуля пружності

композиту E
c

E  c E V  f f E V . (1.9)
m m

Зі збільшенням деформації матриця переходить у пластичній стан або

розтріскується, що відображається зменшенням кута нахилу кривої на рис.

1.3.

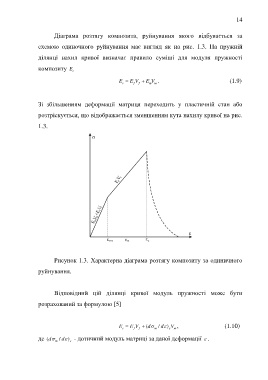

Рисунок 1.3. Характерна діаграма розтягу композиту за одиничного

руйнування.

Відповідний цій ділянці кривої модуль пружності може бути

розрахований за формулою [5]

E  c E V f (d  m / d ) V , (1.10)

m
f
де (d m / d ) - дотичний модуль матриці за даної деформації  .

