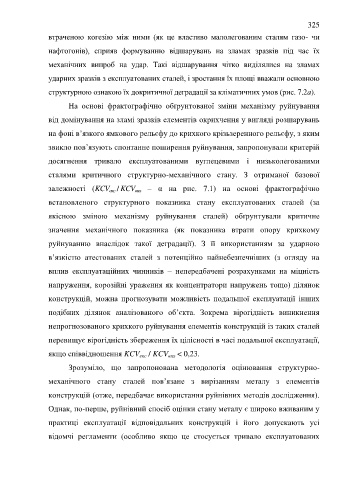

Page 325 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 325

325

                  втраченою  когезію  між  ними  (як  це  властиво  малолегованим  сталям  газо-  чи

                  нафтогонів),  сприяв  формуванню  відшарувань  на  зламах  зразків  під  час  їх

                  механічних  випроб  на  удар.  Такі  відшарування  чітко  виділялися  на  зламах

                  ударних зразків з експлуатованих сталей, і зростання їх площі вважали основною

                  структурною ознакою їх докритичної деградації за кліматичних умов (рис. 7.2а).

                         На  основі  фрактографічно  обґрунтованої  зміни  механізму  руйнування

                  від домінування на зламі зразків елементів окрихчення у вигляді розшарувань

                  на фоні в’язкого ямкового рельєфу до крихкого крізьзеренного рельєфу, з яким

                  звикло пов’язують спонтанне поширення руйнування, запропонували критерій

                  досягнення  тривало  експлуатованими  вуглецевими  і  низьколегованими

                  сталями  критичного  структурно-механічного  стану.  З  отриманої  базової

                  залежності  (KCV  / KCV   –  α  на  рис.  7.1)  на  основі  фрактографічно
                                       екс
                                                вих
                  встановленого  структурного  показника  стану  експлуатованих  сталей  (за

                  якісною  зміною  механізму  руйнування  сталей)  обґрунтували  критичне

                  значення  механічного  показника  (як  показника  втрати  опору  крихкому

                  руйнуванню  внаслідок  такої  деградації).  З  її  використанням  за  ударною

                  в’язкістю  атестованих  сталей  з  потенційно  найнебезпечніших  (з  огляду  на

                  вплив  експлуатаційних  чинників  –  непередбачені  розрахунками  на  міцність


                  напруження, корозійні ураження як концентратори напружень тощо) ділянок
                  конструкцій,  можна  прогнозувати  можливість  подальшої  експлуатації  інших


                  подібних  ділянок  аналізованого  об’єкта.  Зокрема  вірогідність  виникнення
                  непрогнозованого крихкого руйнування елементів конструкцій із таких сталей


                  перевищує вірогідність збереження їх цілісності в часі подальшої експлуатації,
                  якщо співвідношення KCV  / KCV  < 0,23.
                                                  екс
                                                            вих
                         Зрозуміло,  що  запропонована  методологія  оцінювання  структурно-

                  механічного  стану  сталей  пов’язане  з  вирізанням  металу  з  елементів

                  конструкцій (отже, передбачає використання руйнівних методів дослідження).

                  Однак, по-перше, руйнівний спосіб оцінки стану металу є широко вживаним у

                  практиці  експлуатації  відповідальних  конструкцій  і  його  допускають  усі

                  відомчі  регламенти  (особливо  якщо  це  стосується  тривало  експлуатованих
   320   321   322   323   324   325   326   327   328   329   330
