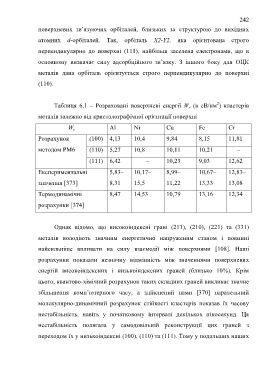

Page 242 - Korniy_dyser

242

поверхневих зв’язуючих орбіталей, близьких за структурою до вихідних
атомних d-орбіталей. Так, орбіталь Х2-Y2, яка орієнтована строго

перпендикулярно до поверхні (111), найбільш заселена електронами, що в
основному визначає силу адсорбційного зв’язку. З іншого боку для ОЦК

металів дана орбіталь орієнтується строго перпендикулярно до поверхні
(110).

2
Таблиця 6.1 – Розраховані поверхневі енергії W s (в еВ/нм ) кластерів

металів залежно від кристалографічної орієнтації поверхні

W s Al Ni Cu Fe Cr

Розрахунок (100) 4,13 10,4 9,84 8,15 11,81

методом PM6 (110) 5,27 10,8 10,11 10,21 –

(111) 6,42 – 10,23 9,03 12,62

Експериментальні 5,83– 10,17– 8,99– 10,67– 12,83–

значення [373] 8,31 15,5 11,22 13,33 13,08

Термодинамічні 8,47 14,53 10,79 13,16 12,34

розрахунки [374]

Однак відомо, що високоіндексні грані (211), (210), (221) та (331)

металів володіють значним енергетично напруженим станом і повинні

найсильніше впливати на силу взаємодії між поверхнями [108]. Наші

розрахунки показали незначну відмінність між значеннями поверхневих

енергій високоіндексних і низькоіндексних граней (близько 10%). Крім

цього, квантово-хімічний розрахунок таких складних граней викликає значне

збільшення комп’ютерного часу, а здійснений нами [370] паралельний

молекулярно-динамічний розрахунок стійкості кластерів показав їх часову

нестабільність, навіть у початковому інтервалі декількох пікосекунд. Ця

нестабільність полягала у самодовільній реконструкції цих граней з

переходом їх у низькоіндексні (100), (110) та (111). Тому у подальших наших
