128

Загалом трансляційна симетрія кристалічної ґратки металу зумовлює
періодичність профілю потенціальної енергії для втіленого водню, мінімуми

якого відповідають міжвузлям, а максимуми – перехідним (сідловим) точкам.
У кубічних кристалах, якими є залізо, можна виділити два типи міжвузля, які

відрізняються глибиною потенціального мінімуму – октаедричні (О) та
тетраедричні (Т) (рис. 2.18). Переважно атоми водню займають у

кристалічній ґратці металу однотипні міжвузля – або октаедричні, або

тетраедричні. Тоді під час кожного дифузійного стрибка долаються

одинакові потенційні бар’єри, що призводить в межах активаційної моделі до

закону Ареніуса.

а б

в
г

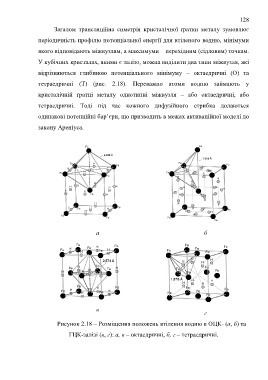

Рисунок 2.18 – Розміщення положень втілення водню в ОЦК- (а, б) та

ГЦК-залізі (в, г): а, в – октаедричні, б, г – тетраедричні.
