Page 90 - Dycert_Havryluk

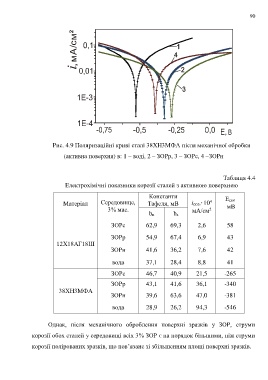

P. 90
90
Рис. 4.9 Поляризаційні криві сталі 38ХН3МФА після механічної обробки
(активна поверхня) в: 1 – воді, 2 – ЗОРр, 3 – ЗОРс, 4 –ЗОРн
Таблиця 4.4
Електрохімічні показники корозії сталей з активною поверхнею
Константи Еcor
4
Матеріал Середовище, Тафеля, мВ іcor,·10
3% мас. мА/см мВ
2
bк ba
ЗОРс 62,9 69,3 2,6 58
ЗОРр 54,9 67,4 6,9 43
12Х18АГ18Ш
ЗОРн 41,6 36,2 7,6 42
вода 37,1 28,4 8,8 41
ЗОРс 46,7 40,9 21,5 -265
ЗОРр 43,1 41,6 36,1 -340
38ХН3МФА
ЗОРн 39,6 63,6 47,0 -381
вода 28,9 26,2 94,3 -546
Однак, після механічного оброблення поверхні зразків у ЗОР, струми
корозії обох сталей у середовищі всіх 3% ЗОР є на порядок більшими, ніж струми
корозії полірованих зразків, що пов’язане зі збільшенням площі поверхні зразків.
