Page 85 - Dycert_Havryluk

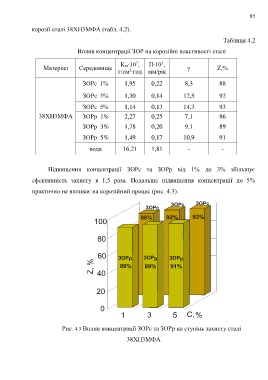

85

корозії сталі 38ХН3МФА (табл. 4.2).

Таблиця 4.2

Вплив концентрації ЗОР на корозійні властивості сталі

Кm∙10 , П∙10 ,
7
3
Матеріал Середовище γ Ζ,%
2
г/см ∙год мм/рік
ЗОРс 1% 1,95 0,22 8,3 88

ЗОРс 3% 1,30 0,14 12,5 92

ЗОРс 5% 1,14 0,13 14,3 93
38ХН3МФА ЗОРр 1% 2,27 0,25 7,1 86

ЗОРр 3% 1,78 0,20 9,1 89

ЗОРр 5% 1,49 0,17 10,9 91

вода 16,21 1,81 - -

Підвищення концентрації ЗОРс та ЗОРр від 1% до 3% збільшує

ефективність захисту в 1,5 раза. Подальше підвищення концентрації до 5%

практично не впливає на корозійний процес (рис. 4.3).

Рис. 4.3 Вплив концентрації ЗОРc та ЗОРр на ступінь захисту сталі

38ХН3МФА
