Page 83 - Dycert_Havryluk

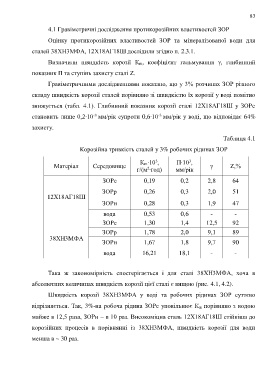

83

4.1 Гравіметричні дослідження протикорозійних властивостей ЗОР

Оцінку протикорозійних властивостей ЗОР та мінералізованої води для

сталей 38ХН3МФА, 12Х18АГ18Ш дослідили згідно п. 2.3.1.

Визначили швидкість корозії Кm, коефіцієнт гальмування γ, глибинний

показник П та ступінь захисту сталі Ζ.

Гравіметричними дослідженнями показано, що у 3% розчинах ЗОР різного

складу швидкість корозії сталей порівняно зі швидкістю їх корозії у воді помітно

знижується (табл. 4.1). Глибинний показник корозії сталі 12Х18АГ18Ш у ЗОРс

-3
становить лише 0,2∙10 мм/рік супроти 0,6∙10 мм/рік у воді, що відповідає 64%
-3
захисту.

Таблиця 4.1

Корозійна тривкість сталей у 3% робочих рідинах ЗОР

3
Кm∙10 , П∙10 ,
3
Матеріал Середовище γ Ζ,%
2
г/(м ∙год) мм/рік
ЗОРс 0,19 0,2 2,8 64
ЗОРр 0,26 0,3 2,0 51
12Х18АГ18Ш
ЗОРн 0,28 0,3 1,9 47

вода 0,53 0,6 - -

ЗОРс 1,30 1,4 12,5 92
ЗОРр 1,78 2,0 9,1 89
38ХН3МФА
ЗОРн 1,67 1,8 9,7 90

вода 16,21 18,1 - -

Така ж закономірність спостерігається і для сталі 38ХН3МФА, хоча в

абсолютних величинах швидкість корозії цієї сталі є вищою (рис. 4.1, 4.2).

Швидкість корозії 38ХН3МФА у воді та робочих рідинах ЗОР суттєво

відрізняється. Так, 3%-на робоча рідина ЗОРс уповільнює Кm порівняно з водою

майже в 12,5 раза, ЗОРн – в 10 раз. Високоміцна сталь 12Х18АГ18Ш стійкіша до

корозійних процесів в порівнянні із 38ХН3МФА, швидкість корозії для води

менша в ~ 30 раз.
