Page 89 - Dycert_Havryluk
P. 89

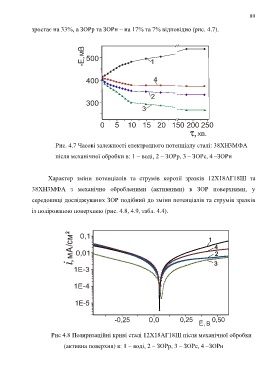

89
зростає на 33%, а ЗОРр та ЗОРн – на 17% та 7% відповідно (рис. 4.7).
Рис. 4.7 Часові залежності електродного потенціалу сталі: 38ХН3МФА
після механічної обробки в: 1 – воді, 2 – ЗОРр, 3 – ЗОРс, 4 –ЗОРн
Характер зміни потенціалів та струмів корозії зразків 12Х18АГ18Ш та
38ХН3МФА з механічно обробленими (активними) в ЗОР поверхнями, у
середовищі досліджуваних ЗОР подібний до зміни потенціалів та струмів зразків
із полірованою поверхнею (рис. 4.8, 4.9, табл. 4.4).
Рис 4.8 Поляризаційні криві сталі 12Х18АГ18Ш після механічної обробки
(активна поверхня) в: 1 – воді, 2 – ЗОРр, 3 – ЗОРс, 4 –ЗОРн
