Page 91 - Dycert_Havryluk

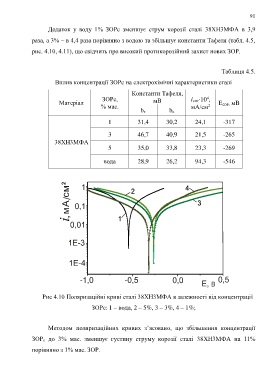

91

Додаток у воду 1% ЗОРс зменшує струм корозії сталі 38ХН3МФА в 3,9

раза, а 3% – в 4,4 раза порівняно з водою та збільшує константи Тафеля (табл. 4.5,

рис. 4.10, 4.11), що свідчить про високий протикорозійний захист нових ЗОР.

Таблиця 4.5.

Вплив концентрації ЗОРс на електрохімічні характеристики сталі

Константи Тафеля,
ЗОРс, мВ іcor∙10 ,
4
Матеріал Еcor, мВ
% мас. мА/см
2
bк ba
1 31,4 30,2 24,1 -317

3 46,7 40,9 21,5 -265
38ХН3МФА
5 35,0 33,8 23,3 -269

вода 28,9 26,2 94,3 -546

Рис 4.10 Поляризаційні криві сталі 38ХН3МФА в залежності від концентрації

ЗОРс: 1 – вода, 2 – 5%, 3 – 3%, 4 – 1%;

Методом поляризаційних кривих з’ясовано, що збільшення концентрації

ЗОРс до 3% мас. зменшує густину струму корозії сталі 38ХН3МФА на 11%

порівняно з 1% мас. ЗОР.
