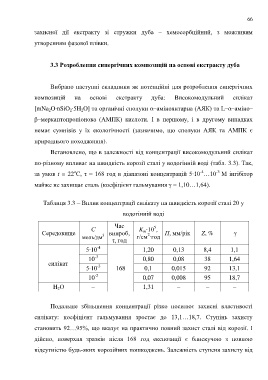

Page 66 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

66

захисної дії екстракту зі стружки дуба – хемосорбційний, з можливим

утворенням фазової плівки.

3.3 Розроблення синергічних композицій на основі екстракту дуба

Вибрано наступні складники як потенційні для розроблення синергічних

композицій на основі екстракту дуба: Високомодульний силікат

[mNa O∙nSiO ∙5H O] та органічні сполуки α–аміноянтарна (АЯК) та L–α–аміно–
2
2
2
β–меркаптопропіонова (АМПК) кислоти. І в першому, і в другому випадках
немає сумнівів у їх екологічності (зазначимо, що сполуки АЯК та АМПК є

природнього походження).

Встановлено, що в залежності від концентрації високомодульний силікат

по-різному впливає на швидкість корозії сталі у водогінній воді (табл. 3.3). Так,

-4
-3
о
за умов t = 22 С, τ = 168 год в діапазоні концентрацій 5∙10 …10 М інгібітор
майже не захищає сталь (коефіцієнт гальмування γ = 1,10…1,64).

Таблиця 3.3 – Вплив концентрації силікату на швидкість корозії сталі 20 у

водогінній воді

Час
5
С K ∙10 ,
Середовище випроб, m 2 П, мм/рік Z, % γ
3
моль/дм г/см ∙год
τ, год
-4
5∙10 1,20 0,13 8,4 1,1
-3
10 0,80 0,08 38 1,64
силікат
-3
5∙10 168 0,1 0,015 92 13,1
-2
10 0,07 0,008 95 18,7
Н О – 1,31 – – –
2

Подальше збільшення концентрації різко посилює захисні властивості

силікату: коефіцієнт гальмування зростає до 13,1…18,7. Ступінь захисту

становить 92…95%, що вказує на практично повний захист сталі від корозії. І

дійсно, поверхня зразків після 168 год експозиції є блискучою з повною

відсутністю будь-яких корозійних пошкоджень. Залежність ступеня захисту від
