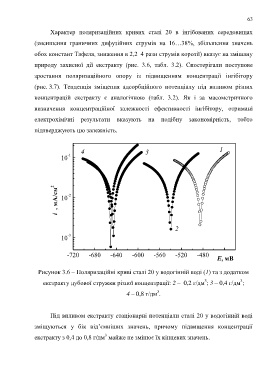

Page 63 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

63

Характер поляризаційних кривих сталі 20 в інгібованих середовищах

(зменшення граничних дифузійних струмів на 16…38%, збільшення значень

обох констант Тафеля, зниження в 2,2–4 рази струмів корозії) вказує на змішану

природу захисної дії екстракту (рис. 3.6, табл. 3.2). Спостерігали поступове

зростання поляризаційного опору із підвищенням концентрації інгібітору

(рис. 3.7). Тенденція зміщення адсорбційного потенціалу під впливом різних

концентрацій екстракту є аналогічною (табл. 3.2). Як і за масометричного

визначення концентраційної залежності ефективності інгібітору, отримані

електрохімічні результати вказують на подібну закономірність, тобто

підтверджують цю залежність.

4 3 1
10 -1

i , мА/см 2 10 -2

2

10 -3

-720 -680 -640 -600 -560 -520 -480 -440
E, мВ

Рисунок 3.6 – Поляризаційні криві сталі 20 у водогінній воді (1) та з додатком

3
3
екстракту дубової стружки різної концентрації: 2 – 0,2 г/дм ; 3 – 0,4 г/дм ;
3
4 – 0,8 г/дм .

Під впливом екстракту стаціонарні потенціали сталі 20 у водогінній воді

зміщуються у бік від’ємніших значень, причому підвищення концентрації

3
екстракту з 0,4 до 0,8 г/дм майже не змінює їх кінцевих значень.
