Page 67 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

67

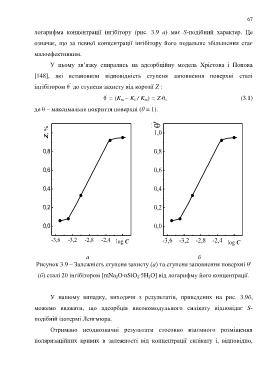

логарифма концентрації інгібітору (рис. 3.9 а) має S-подібний характер. Це

означає, що за певної концентрації інгібітору його подальше збільшення стає

малоефективним.

У цьому зв’язку спирались на адсорбційну модель Хрістова і Попова

[148], які встановили відповідність ступеня заповнення поверхні сталі

'
інгібітором θ до ступеня захисту від корозії Z :

'
θ = (K – K / K ) = Z θ, (3.1)
m
i
m
де θ – максимальне покриття поверхні (θ = 1).

'
Z, %
1,0 1,0

0,8 0,8

0,6 0,6

0,4 0,4

0,2 0,2

0,0 0,0

-2,0
-3,6 -3,2 -2,8 -2,4 log C -3,6 -3,2 -2,8 -2,4 -2,0
log C

а б
Рисунок 3.9 – Залежність ступеня захисту (а) та ступеня заповнення поверхні θ'

(б) сталі 20 інгібітором [mNa O∙nSiO ∙5H O] від логарифму його концентрації.
2
2
2

У нашому випадку, виходячи з результатів, приведених на рис. 3.9б,

можемо вважати, що адсорбція високомодульного силікату відповідає S-

подібній ізотермі Ленгмюра.

Отримано неоднозначні результати стосовно взаємного розміщення

поляризаційних кривих в залежності від концентрації силікату і, відповідно,
