Page 69 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

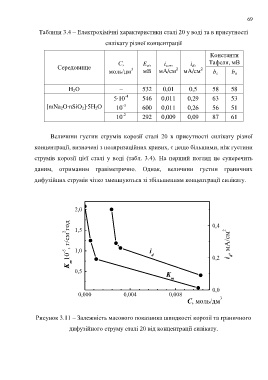

69

Таблиця 3.4 – Електрохімічні характеристики сталі 20 у воді та в присутності

силікату різної концентрації

Константи
С, E , i , i , Тафеля, мВ
Середовище st cor 2 d 2
3
моль/дм мВ мA/cм мA/cм b b
с
a

Н О – 532 0,01 0,5 58 58
2
-4
5∙10 546 0,011 0,29 63 53
[mNa O∙nSiO ]∙5H O 10 600 0,011 0,26 56 51
-3
2
2
2
-2
10 292 0,009 0,09 87 61

Величини густин струмів корозії сталі 20 в присутності силікату різної

концентрації, визначені з поляризаційних кривих, є дещо більшими, ніж густини

струмів корозії цієї сталі у воді (табл. 3.4). На перший погляд це суперечить

даним, отриманим гравіметрично. Однак, величини густин граничних

дифузійних струмів чітко зменшуються зі збільшенням концентрації силікату.

2,0 0,4

K m 10 -5 , г/см 2 год 1,5 i d 0,2 i d , мА/см 2

1,0

0,5
K
m

0,0
0,000 0,004 0,008
C, моль/дм 3

Рисунок 3.11 – Залежність масового показника швидкості корозії та граничного

дифузійного струму сталі 20 від концентрації силікату.
