48

випадків доцільно описувати кожну ділянку діаграми степеневою залежністю

типу Паріса, як це показано на рис. 2.6.

В основу методики покладено балковий зразок з крайовою тріщиною

(рис. 2.7). Значення коефіцієнта інтенсивності напружень у вершині тріщини в

такому зразку, у випадку його навантаження за схемою чистого згину,

визначали за формулою [160]:

K I 6M t w 3 f 4 1 3 (2.18)

при 0 0,8; 0 0,5, де М – згинальний момент; t – товщина зразка; w –

висота зразка; = a / w; a – довжина тріщини; = d / t;
3
2
4
f ( ) = 1,99 - 2,47 + 12,97 - 23,17 + 24,80 + 60,50 16 .

а б

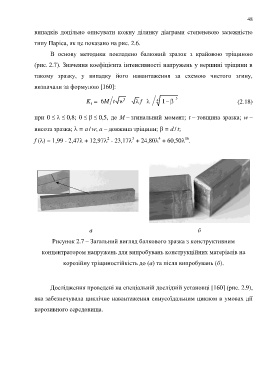

Рисунок 2.7 – Загальний вигляд балкового зразка з конструктивним

концентратором напружень для випробувань конструкційних матеріалів на

корозійну тріщиностійкість до (а) та після випробувань (б).

Дослідження проведені на спеціальній дослідній установці [160] (рис. 2.9),

яка забезпечувала циклічне навантаження синусоїдальним циклом в умовах дії

корозивного середовища.
