45

2.7 Випробування на багатоциклову корозійну втому

Вивчали опір сталі 35 корозійно-втомному руйнуванню, використовуючи

циліндричні зразкаи діаметром робочої частини 5 мм. Зразки навантажували на

машинах ІМА–5 чистим згином з крученням. Схема навантаження машини

приведена на рисунку 2.5. Зміна напружень у зразку відбувається за

гармонійним синусоїдальним законом і симетричним циклом. Напруження в

зразку σ розраховували за формулою

(2.14)

де M – згинальний момент; W – момент опору; d – діаметр зразка; P –
1
навантаження; P – вага важільної системи та барабанів, що навантажують
0
зразки.

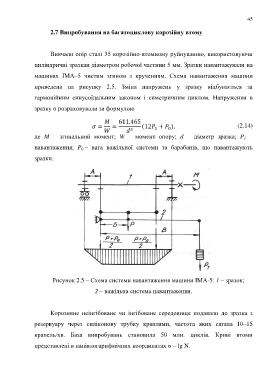

Рисунок 2.5 – Схема системи навантаження машини ІМА-5: 1 – зразок;

2 – важільна система навантаження.

Корозивне неінгібоване чи інгібоване середовище подавали до зразка з

резервуару через силіконову трубку краплями, частота яких сягала 10–15

крапель/хв. База випробувань становила 50 млн. циклів. Криві втоми

представлені в напівлогарифмічних координатах σ – lg N.
