P. 47
47
Для опису повної діаграми циклічної тріщиностійкості використовували
підхід, який базується на використанні степеневої залежності типу Паріса [164,
165]:
da dN C i K n i , (2.17)
де C і n – константи; i – порядковий номер ділянки; K K K – розмах
I max min
КІН у циклі навантаження; K і K – відповідно найбільше і найменше
max min
значення КІН у циклі навантаження (рис. 2.6).

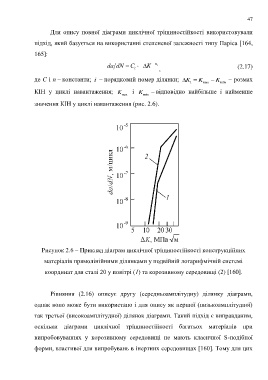

Рисунок 2.6 – Приклад діаграм циклічної тріщиностійкості конструкційних
матеріалів прямолінійними ділянками у подвійній логарифмічній системі
координат для сталі 20 у повітрі (1) та корозивному середовищі (2) [160].
Рівняння (2.16) описує другу (середньоамплітудну) ділянку діаграми,
однак воно може бути використано і для опису як першої (низькоамплітудної)
так третьої (високоамплітудної) ділянок діаграми. Такий підхід є виправданим,
оскільки діаграми циклічної тріщиностійкості багатьох матеріалів при
випробовуваннях у корозивному середовищі не мають класичної S-подібної
форми, властивої для випробувань в інертних середовищах [160]. Тому для цих
